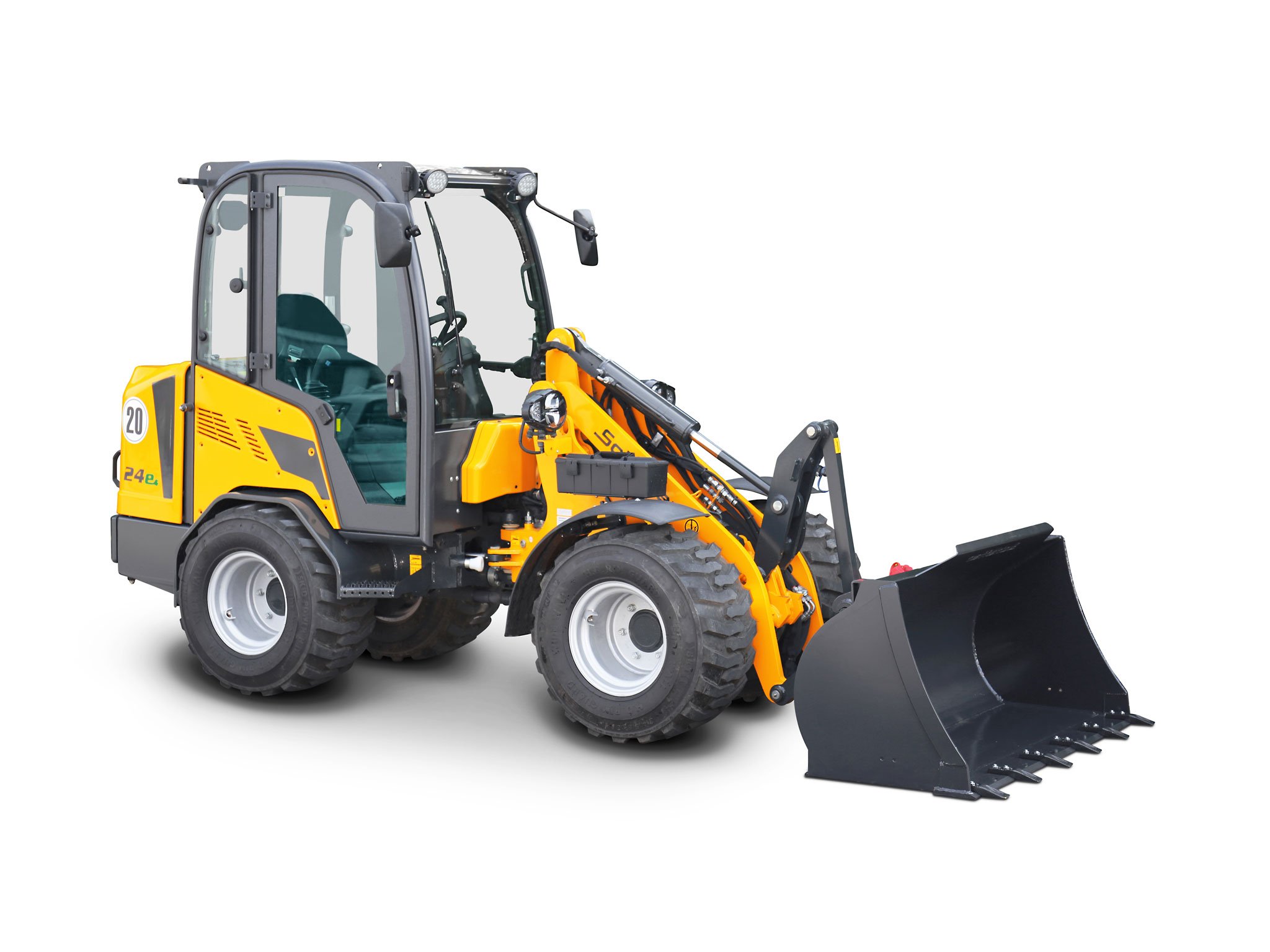

Elektro-Lader 24e

Serienausstattung Elektro-Lader 24e

  • Elektromotor Fahrantrieb: 21 kW; Elektromotor Arbeitshydraulik: 9,7 kW
  • Niedriger Vorderwagen für beste Hubkräfte
  • Elektrischer Allradantrieb mit Gelenkwelle
  • Li-Ion Batteriepaket, 240 V / 15,65 kWh (31,3 kWh optional)
  • On board-Ladegerät mit Typ 2-Ladedose ermöglicht Aufladung an 230 V-Steckdose (3 kW) oder Wallbox (11 kW)
  • Ladekabel Typ 2 / CEE 16 A, 4 m
  • Batteriemanagementsystem
  • Energie-Rückgewinnung
  • Hill-Hold-Funktion: Anfahrtshilfe am Berg verhindert das Zurückrollen
  • Bereifung 10.0/75-15.3 MPT, ET+40
  • 20 km/h
  • Eco-Modus zur Verlängerung der Einsatzzeit
  • Original Schäffer-Achsen, 6-Loch
  • Wasserkühlung der Elektromotoren
  • Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
  • Wartungsfreies Knick-Pendelgelenk
  • Rückhaltesystem (Fahrerschutzdach)
  • LED-Arbeitsscheinwerfer Fahrerschutzdach-Version: 1 x auf Schwinge; Kabinen-Version: 2 x vorne, 1 x hinten
  • Akustisches Rückfahr-Warnsignal (abschaltbar)
  • Parallelführung
  • Zusatzsteuergerät elektrisch
  • SilencePlus Zahnradpumpe, besonders leise
  • Arbeitshydraulik 42 l/min
  • Einstellbare Lenksäule
  • Betriebsstundenzähler, Reichweiten- und Ladeanzeige
  • Koffergewicht 100 kg
  • Heckgewicht-Endplatte
  • Batterie-Hauptschalter
  • Werkzeugbox
  • Sitzkontaktschalter
  • Schnellwechselrahmen SWH mit hydraulischer Verriegelung
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Elektro-Lader 24e

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Elektro-Lader 24e

  • Motor
    • Leistung: 21 kW
    • Arbeitshydraulik: 9,7 kW
  • Bereifung
    • Serienbereifung: 10.0/75-15.3 MPT, ET+40
    • Option I: 27x10.5-15 SKD, ET+40
    • Option II: 31x15.5-15 SKD, ET-37
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 64 db(A)
    • Schallleistungspegel garantiert LwA: 99 db(A)
    • Schallleistungspegel gemittelt LwA: 90 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²
  • Antrieb
    • Fahrhydraulik: Elektrischer Allrad-Direktantrieb
    • Achsen: Original Schäffer-Achsen, 6-Lochfelge
    • Geschwindigkeit: 20 km/h
  • Bremsen und Lenkung
    • Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
    • Feststellbremse: Im Ölbad laufende Lamellenbremse
    • Lenkung: Vollhydraulische Knick-Pendellenkung
  • Tankinhalt
    • Hydrauliköl: 15 l
  • Abmessungen
    • (A) Achsabstand: 1.755 mm
    • (B) Fahrgestelllänge: 3.320 mm
    • (C) Gesamtlänge mit Standardschaufel: 4.045 mm
    • (D) Schürftiefe: 105 mm
    • (E) Arbeitshöhe max.: 3.230 mm
    • (G) Ladehöhe mit Palettengabel: 2.360 mm
    • (H) Ausschütthöhe max.: 1.700 mm
    • (I) Höhe Vorderwagen: 1.490 mm
    • (J) Ausschüttweite: 260 mm
    • (K) Sitzhöhe: 1.160 mm
    • (L) Höhe Fahrerschutzdach: 2.190 mm
    • (L) Höhe Kabine: 2.140 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 2.500 mm
    • (N) Gesamtbreite Serie / Option: 1.020 (1.200 gewendet) / 1.030 - 1.570 mm
    • (O) Spurkreisradius innen: 1.310 mm
    • (P) Spurkreisradius außen: 2.330 mm
    • (Q) Außenradius mit Standardschaufel: 2.710 mm
  • Arbeitshydraulik
    • Förderleistung: 42 l/min
    • Druck: 180 bar
  • Gewichte
    • Betriebsgewicht Fahrerschutzdach mit Serienausstattung, Fahrer und Standardschaufel: 2.215 kg
    • Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 2.280 kg
    • Hubkraft: 1.900 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 1.610 - 1.749 kg
    • Kipplast, gerade, Schaufel nach ISO 8313: 1.690 - 1.935 kg
    • Kipplast, geknickt, Palettengabel nach ISO 8313: 1.140 kg
    • Kipplast, geknickt, Schaufel nach ISO 8313: 1.470 kg
    • Nutzlast, Palettengabel, ebener Untergrund nach EN 474-3: 912 kg
    • Nutzlast, Palettengabel, unebener Untergrund nach EN 474-3: 684 kg
    • Nutzlast Schaufel nach EN 14397-1: 735 kg
  • Materialtransport
    • spezifisches Materialgewicht: 1,6 t/m³
    • Schaufelinhalt nach ISO 8041: 0,45 m³
    • empf. Schaufelbreite: 1,3 m
Abmessungen Lader
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Elektro-Lader 24e

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm)* Profil Profilvarianten
10.0/75-15.3 770 / 260 40 1.020 (1.200) MPT AS, M159
10.0/75-15.3 770 / 260 -5 1.100 MPT AS, M159
27x10.50-15 680 / 270 40 1.030 (1.180) SKD
31x15.5-15 770 / 400 -37 1.290 SKD AS, Allground
Breitachse
10.0/75-15.3 770 / 260 40 1.280 AS MPT
10.0/75-15.3 770 / 260 -5 1.370 AS MPT
31x15.5-15 770 / 400 45 1.390 AS SKD, Allground
31x15.5-15 770 / 400 0 1.480 AS SKD, Allground
31x15.5-15 770 / 400 -45 1.570 AS SKD, Allground
31x13.5-15 800 / 350 -35 1.520 Multi Trac
