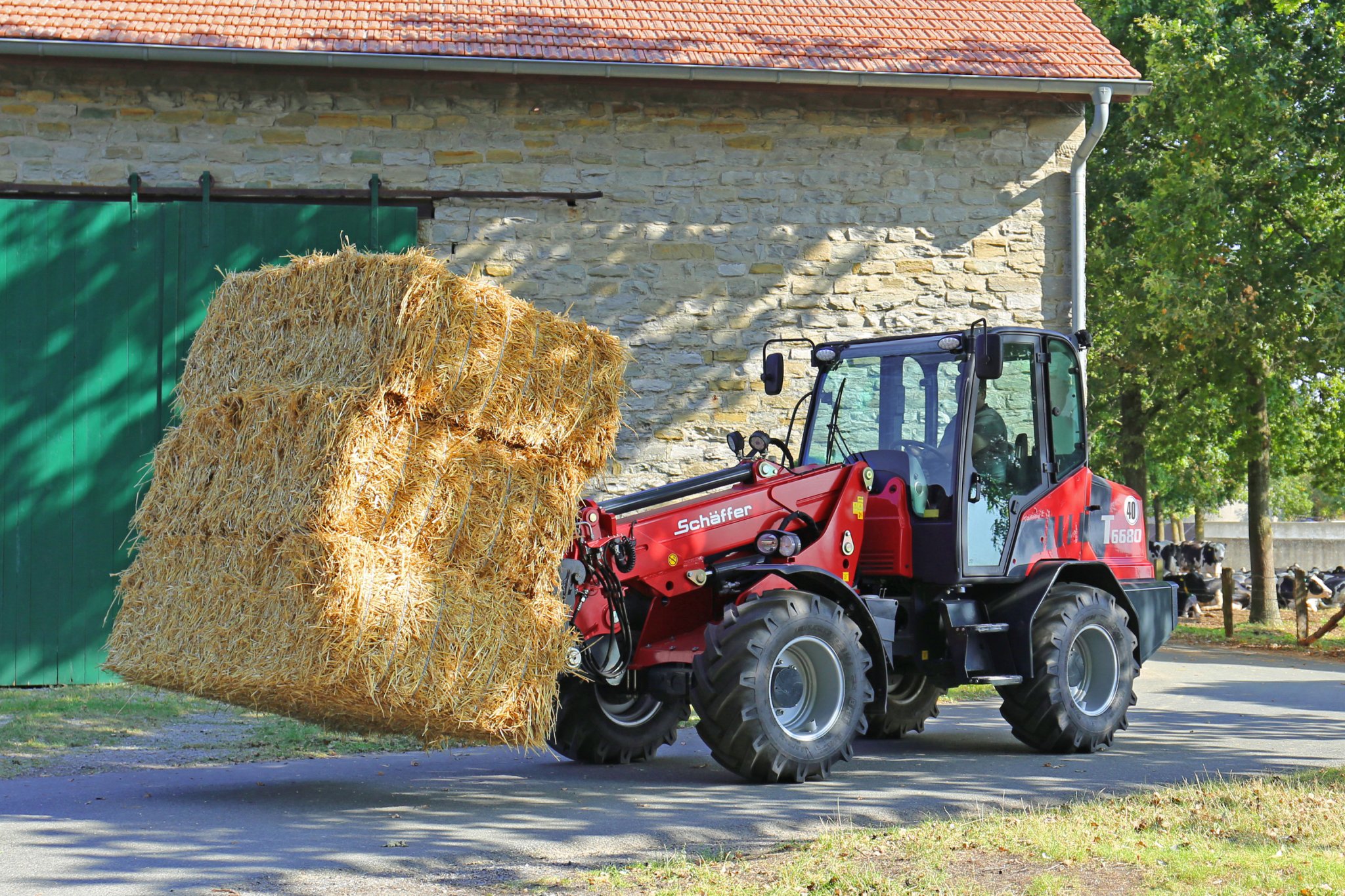

Teleradlader 6680 T / 6680 T-2

Serienausstattung Teleradlader 6680 T / 6680 T-2

  • 4-Zylinder-Dieselmotor Deutz TCD 2.9, 55 kW (75 PS)
  • DOC und DPF zur Erfüllung der Abgasstufe V
  • Hydrostatischer Allradantrieb mit automotiver Steuerung
  • Hochdruck-Antrieb HD-plus
  • Bereifung 400/70-20 AS, ET-50
  • HTF (High Traction Force)
  • SPT (Schäffer Power Transmission, nur 6680 T-2)
  • ECO Mode (nur 6680 T-2)
  • Hydraulischer Schnellgang 20 km/h (6680 T) / 40 km/h inkl. Schwingungsdämpfung (6680 T-2) unter Last schaltbar
  • HD-Planetenachsen mit Selbstsperrdifferentialen, 8-Loch
  • Pendelachse hinten
  • Ferro-Form Gleitelemente im Teleskoparm
  • Werkzeugzylinder im Teleskoparm
  • Elektrische Druckentlastung der Hydraulikkupplungen
  • Kombi-Ölkühler
  • Hydraulischer Lüfterantrieb
  • SCV-Plus-Kabine (Silence, Comfort, View)
  • Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
  • Wartungsfreies Knickgelenk
  • LED-Arbeitsscheinwerfer: 2 x vorne, 1 x hinten
  • Beleuchtungsanlage ohne ABE gem. StVZO
  • Z-Kinematik mit hydraulischer Parallelführung
  • Zusatzsteuergerät elektrisch schaltbar am Joystick
  • Arbeitshydraulik Serie / Optionen: 76 / 88 (Flow Sharing) / 104 l/min (Load Sensing)
  • Druckfreier Rücklauf
  • Lenksäule in Höhe und Neigung einstellbar
  • Betriebsstundenzähler, Drehzahlmesser, Tank- und Temperaturanzeiger
  • Einstellbare Armlehne
  • Heckgewicht-Endplatte und Abschleppvorrichtung
  • Batterie-Hauptschalter
  • 2-Stufen Luftfilter mit hoch-effizientem Vorabscheidersystem
  • Schnellwechselrahmen Typ KR mit hydraulischer Verriegelung
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Teleradlader 6680 T / 6680 T-2

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Teleradlader 6680 T / 6680 T-2

  • Motor
    • Typ: 4-Zylinder-Dieselmotor Deutz TCD 2.9
    • Leistung: 55 kW (75 PS)
    • Abgasnachbehandlung / -stufe: DOC, DPF / V
  • Bereifung
    • Serienbereifung: 400/70-20 AS, ET-50
    • Option I: 12.5/80-18 AS, ET-50
    • Option II: 550/45-22.5 AS (A331), ET-50
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Abmessungen
    • (A) Achsabstand: 2.450 mm
    • (B) Fahrgestelllänge: 5.050 mm
    • (C) Gesamtlänge mit Standardschaufel: 5.780 mm
    • (D) Schürftiefe: 50 mm
    • (E) Reichweite: 2.360 mm
    • (F) Schaufeldrehpunkt, Hubarm eingefahren: 3.950 mm
    • (G) Ladehöhe mit Palettengabel: 4.700 mm
    • (H) Ausschütthöhe max.: 3.980 mm
    • (I) Höhe Vorderwagen: 1.750 mm
    • (J) Ausschüttweite: 815 mm
    • (K) Sitzhöhe: 1.470 mm
    • (L) Höhe Kabine / Option: 2.630 mm / ab 2.530 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 4.950 mm
    • (N) Gesamtbreite Serie / Option: 1.900 / 1.800 - 2.050 mm
    • (O) Spurkreisradius innen: 1.960 mm
    • (P) Spurkreisradius außen: 3.760 mm
    • (Q) Außenradius mit Standardschaufel: 4.400 mm
  • Antrieb
    • Fahrhydraulik: Hydrostatisch-automotiv
    • Achsen: HD-Achsen, 8-Lochfelge, Planetenendantrieb und autom. Sperrdifferential, Pendelachse hinten
    • Geschwindigkeit / Option: 20 km/h (6680 T) / 40 km/h (6680 T-2)
  • Bremsen und Lenkung
    • Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
    • Feststellbremse: Im Ölbad laufende Lamellenbremse
    • Lenkung: Vollhydraulische Knick-Lenkung
  • Tankinhalt
    • Kraftstoff: 130 l
    • Hydrauliköl: 120 l
  • Arbeitshydraulik
    • Förderleistung / Option: 76 l/min / Flow Sharing 88 l/min / Load Sensing 104 l/min
    • Druck: 220 bar
  • Gewichte
    • Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 5.800 - 6.300 kg
    • Hubkraft: 3.100 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 3.820 kg
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 70 db(A)
    • Schallleistungspegel garantiert LwA: 101 db(A)
    • Schallleistungspegel gemittelt LwA: 101 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²
Abmessungen Teleradlader
Nutzlastdiagramm 6680 T
Einsatz mit Gabelzinken auf festem, ebenen Untergrund (nach EN 474-3)
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Teleradlader 6680 T / 6680 T-2

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm) Profil Profilvarianten
400/70-20 1.075 / 400 0 1.820 AS
400/70-20 1.075 / 400 -50 1.920 AS
400/70R20 1.075 / 400 0 1.820 A608
400/70R20 1.075 / 400 -50 1.920 A608
550/45-22.5 1.070 / 550 -50 2.070 AS(A331)
12.5/80-18 990 / 310 -50 1.830 AS MPT
