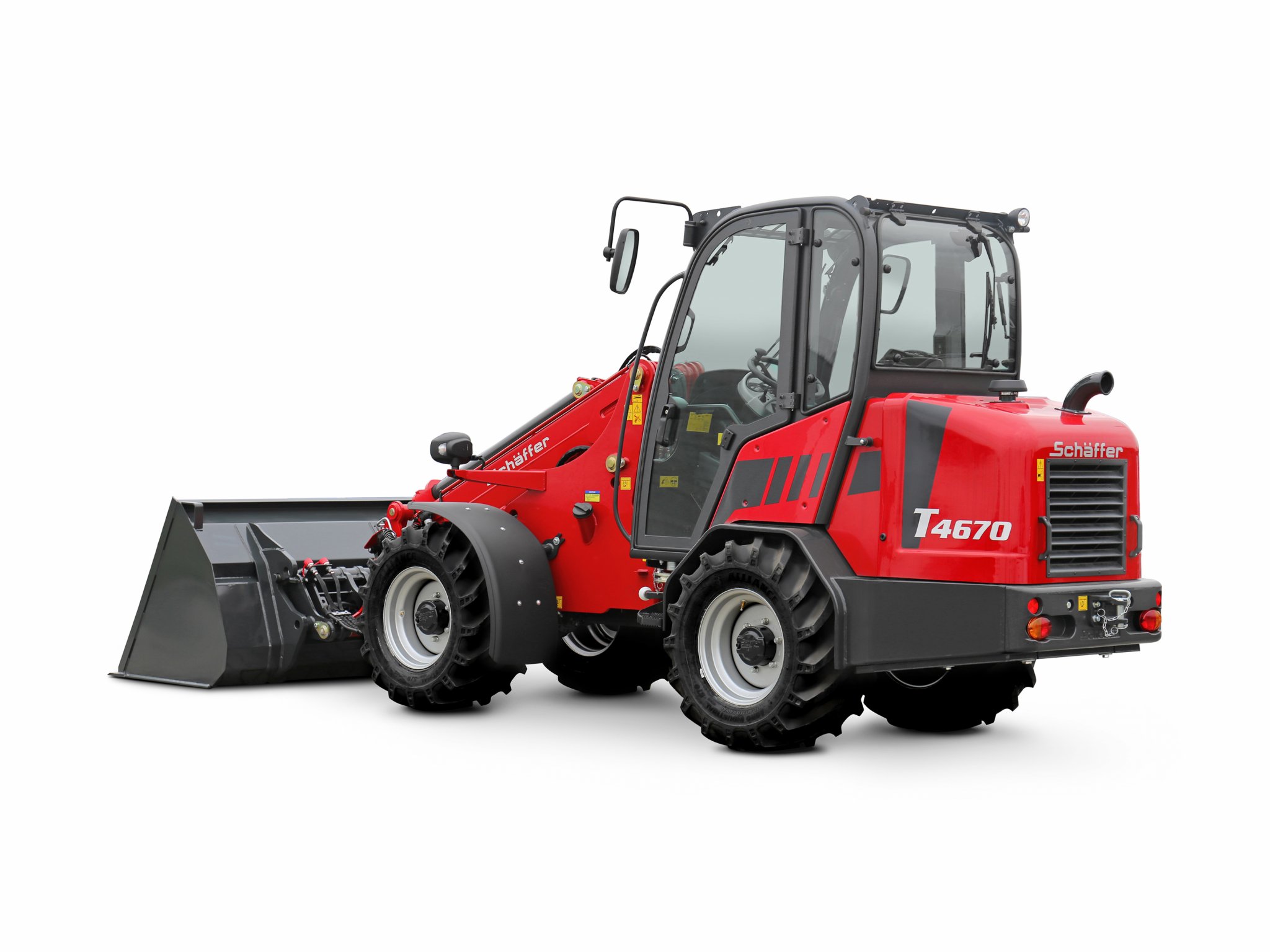

Teleradlader 4670 T-2

Technische Daten
Teleradlader 4670 T-2 Image 1
Teleradlader 4670 T-2 Image 2
Teleradlader 4670 T-2 Image 3
Teleradlader 4670 T-2 Image 4
Teleradlader 4670 T-2 Image 5
Teleradlader 4670 T-2 Image 6
Teleradlader 4670 T-2 Image 7
Teleradlader 4670 T-2 Image 8
Teleradlader 4670 T-2 Image 9
Teleradlader 4670 T-2 Image 10
Teleradlader 4670 T-2 Image 11
Teleradlader 4670 T-2 Image 12

Serienausstattung Teleradlader 4670 T-2

  • 4-Zylinder-Dieselmotor Kubota V2403-CR-T, 48,6 kW (66 PS)
  • DOC und DPF zur Erfüllung der Abgasstufe V
  • Hydrostatischer Allradantrieb mit automotiver Steuerung
  • Hochdruck-Antrieb HD-plus
  • Bereifung 15.0/55-17 AS, ET+45
  • HTF (High Traction Force)
  • SPT (Schäffer Power Transmission)
  • ECO Mode
  • Hydraulischer Schnellgang 20 km/h unter Last schaltbar
  • Original Schäffer-Planetenachsen mit Selbstsperrdifferentialen, breite Ausführung, 6-Loch
  • Ferro-Form Gleitelemente im Teleskoparm
  • Werkzeugzylinder im Teleskoparm
  • Druckentlastung 3. Steuerkreis elektrisch
  • Kombi-Ölkühler
  • Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
  • Wartungsfreies Knick-Pendelgelenk
  • Rückhaltesystem (Fahrerschutzdach)
  • LED-Arbeitsscheinwerfer Fahrerschutzdach-Version: 1 x auf Teleskoparm; Kabinen-Version: 2 x vorne, 1 x hinten
  • Z-Kinematik mit hydraulischer Parallelführung
  • Zusatzsteuergerät mechanisch bedienbar
  • Arbeitshydraulik Serie / Option: 60 / 70 l/min / 70 + 46 l/min (TP)
  • Einstellbare Lenksäule
  • Betriebsstundenzähler, Drehzahlmesser, Tank- und Temperaturanzeiger
  • Armlehne rechts
  • Heckgewicht-Endplatte und Abschleppvorrichtung
  • Batterie-Hauptschalter (bei Kabinenmaschine)
  • Koffergewicht 170 kg
  • Breiter Hinterwagen
  • Sitzkontaktschalter
  • Schnellwechselrahmen Typ KR mit hydraulischer Verriegelung
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Teleradlader 4670 T-2

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Teleradlader 4670 T-2

  • Motor
    • Typ: 4-Zylinder-Dieselmotor Kubota V2403-CR-T
    • Leistung: 48,6 kW (66 PS)
    • Abgasnachbehandlung / -stufe: DOC, DPF / V
  • Bereifung
    • Serienbereifung: 15.0/55-17 AS, ET+45
    • Option I: 425/55R17
    • Option II: 440/50-17
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Abmessungen
    • (A) Achsabstand: 2.000 mm
    • (B) Fahrgestelllänge: 4.200 mm
    • (C) Gesamtlänge mit Standardschaufel: 4.930 mm
    • (D) Schürftiefe: 250 mm
    • (E) Reichweite: 2.150 mm
    • (F) Schaufeldrehpunkt, Hubarm eingefahren: 3.400 mm
    • (G) Ladehöhe mit Palettengabel: 4.080 mm
    • (H) Ausschütthöhe max.: 3.480 mm
    • (I) Höhe Vorderwagen: 1.620 mm
    • (J) Ausschüttweite: 1.010 mm
    • (K) Sitzhöhe: 1.300 mm
    • (L) Höhe Fahrerschutzdach: 2.270 mm
    • (L) Höhe Kabine: 2.270 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 4.300 mm
    • (N) Gesamtbreite Serie / Option: 1.510 (1.690 gewendet) / 1.420 - 1.730 mm
    • (O) Spurkreisradius innen: 1.425 mm
    • (P) Spurkreisradius außen: 2.845 mm
    • (Q) Außenradius mit Standardschaufel: 3.425 mm
  • Antrieb
    • Fahrhydraulik: Hydrostatisch-automotiv
    • Achsen: Original Schäffer-Achsen, 6-Lochfelge, Planetenendantrieb und autom. Sperrdifferential
    • Geschwindigkeit / Option: 20 km/h in 2 Fahrstufen unter Last schaltbar/ 30 km/h
  • Bremsen und Lenkung
    • Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
    • Feststellbremse: Im Ölbad laufende Lamellenbremse
    • Lenkung: Vollhydraulische Knick-Pendellenkung
  • Tankinhalt
    • Kraftstoff: 55 l
    • Hydrauliköl: 50 l
  • Arbeitshydraulik
    • Förderleistung / Option: 60 / 70 l/min / 70 + 46 (TP) l/min
    • Druck: 220 bar
  • Gewichte
    • Betriebsgewicht Fahrerschutzdach mit Serienausstattung, Fahrer und Standardschaufel: 3.900 kg
    • Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 4.000 kg
    • Hubkraft: 2.400 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 2.110 kg
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 85 db(A)
    • Schallleistungspegel garantiert LwA: 101 db(A)
    • Schallleistungspegel gemittelt LwA: 100 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²
Abmessungen Teleradlader
Nutzlastdiagramm 4670 T
Einsatz mit Gabelzinken auf festem, ebenen Untergrund (nach EN 474-3)
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Teleradlader 4670 T-2

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm)* Profil Profilvarianten
15.0/55-17 860 / 390 85 1.420 AS
15.0/55-17 860 / 390 45 1.510 (1.690) AS
15.0/55-17 860 / 390 0 1.590 AS
15.0/55-17 860 / 390 -40 1.670 AS
425/55-17 900 / 425 45 1.540 (1.730) AS
425/55-17 900 / 425 0 1.630 AS
425/55-17 900 / 425 -40 1.710 AS
425/55R17 900 / 425 45 1.540 (1.730) FL693
425/55R17 900 / 425 0 1.630 FL693
425/55R17 900 / 425 -40 1.710 FL693
440/50-17 880 / 440 45 1.550 (1.730) Allground
440/50-17 880 / 440 0 1.640 Allground
33x15.5-16.5 840 / 395 35 1.530 SKD
