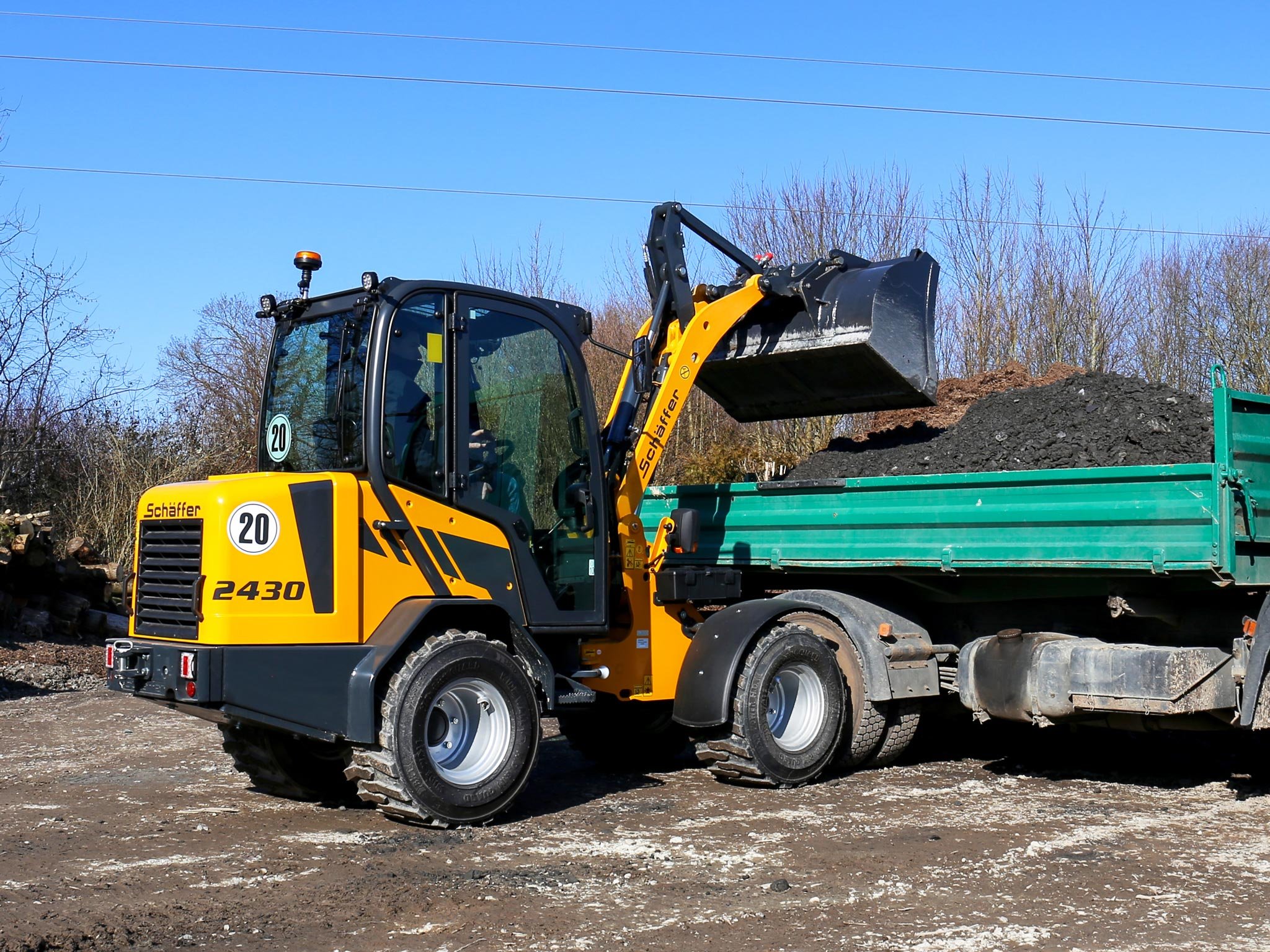

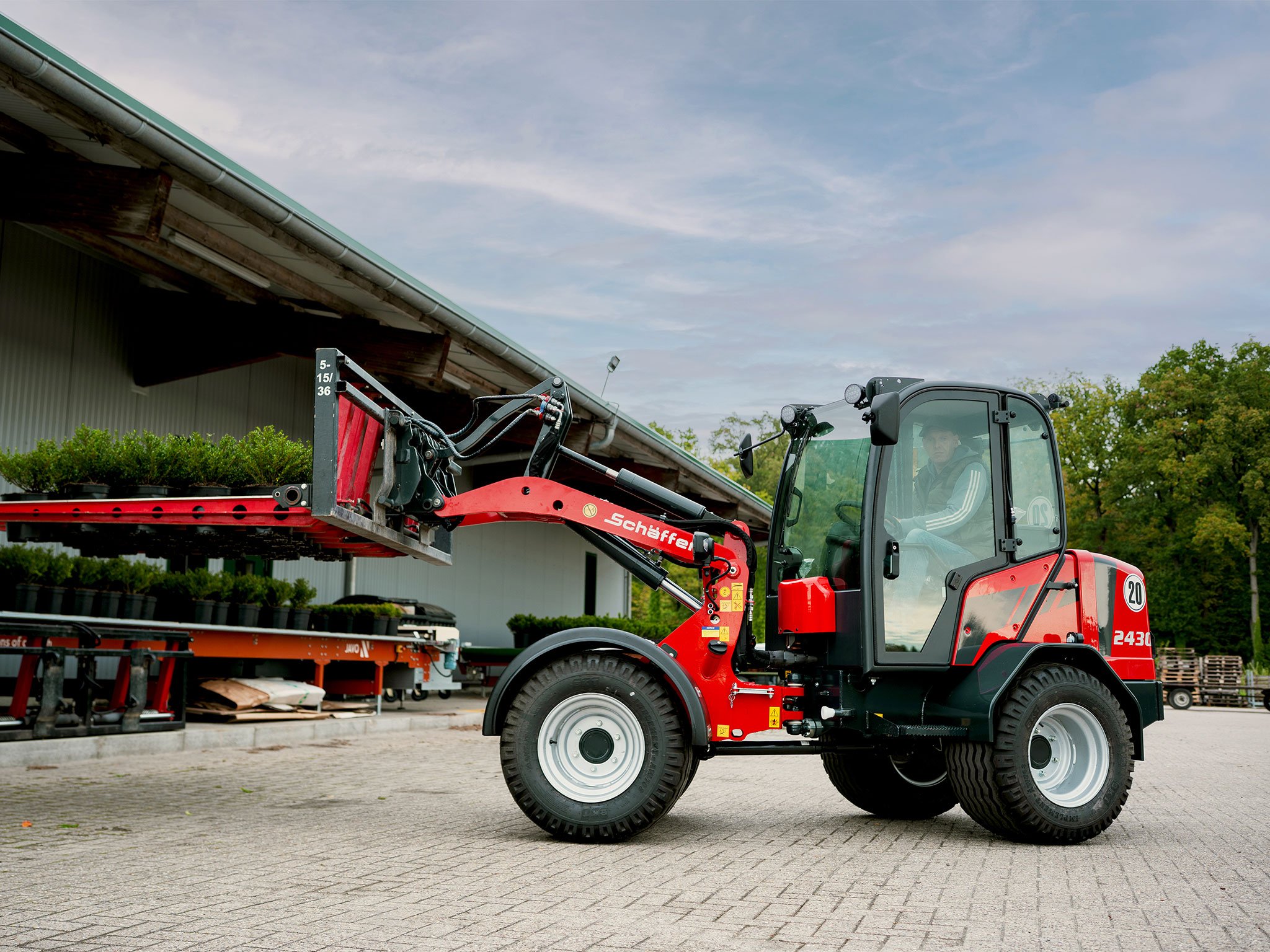

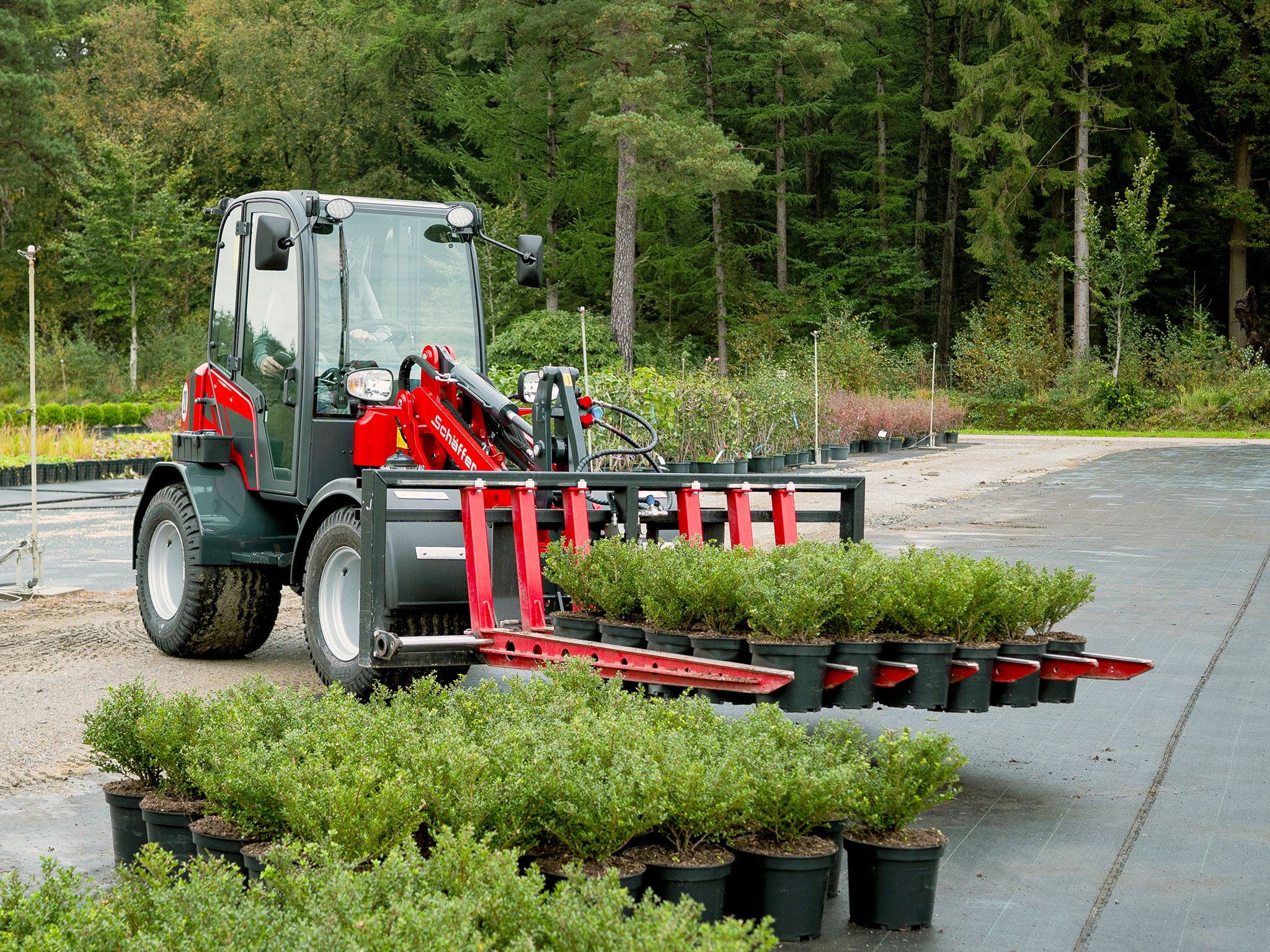

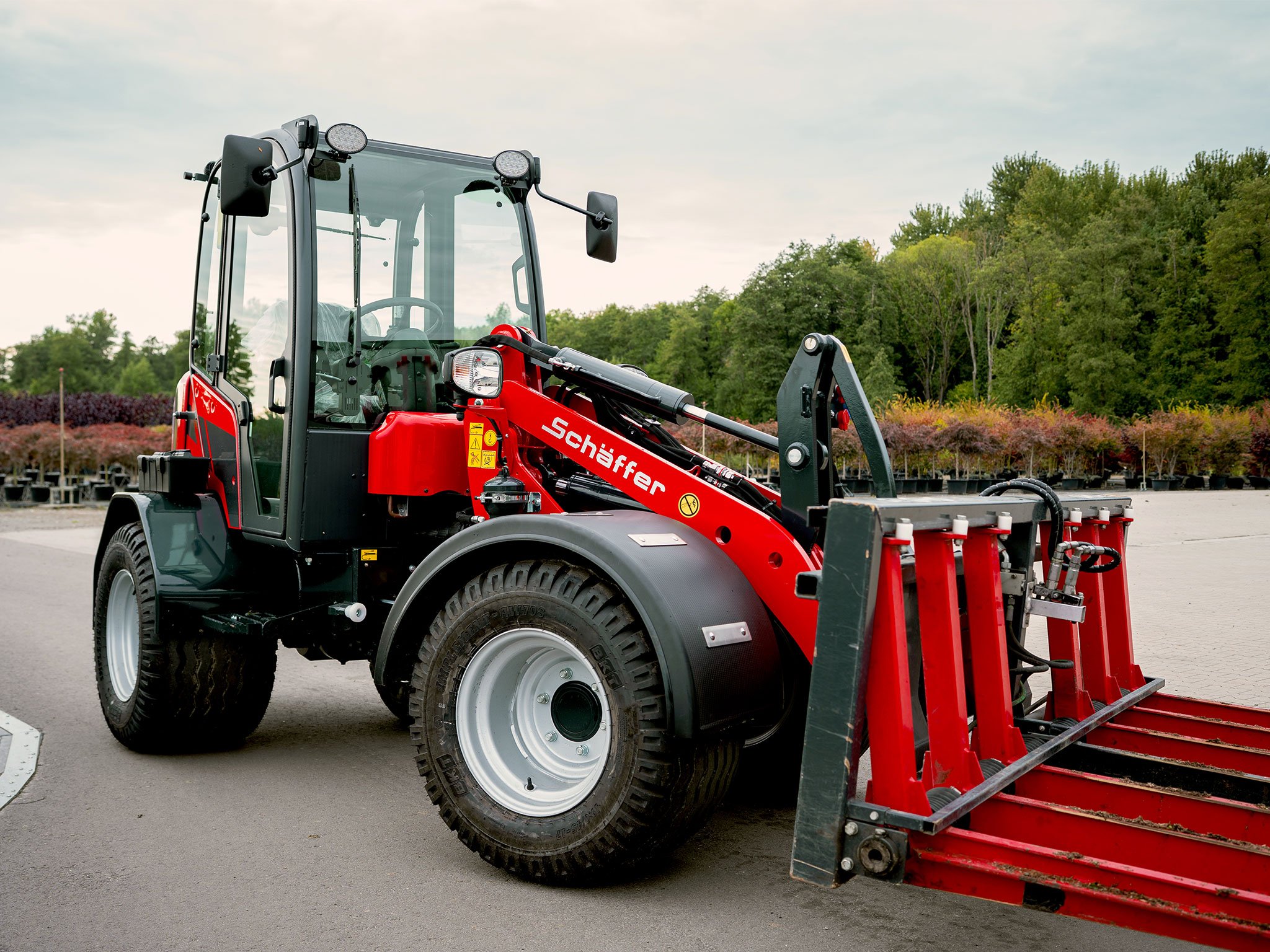

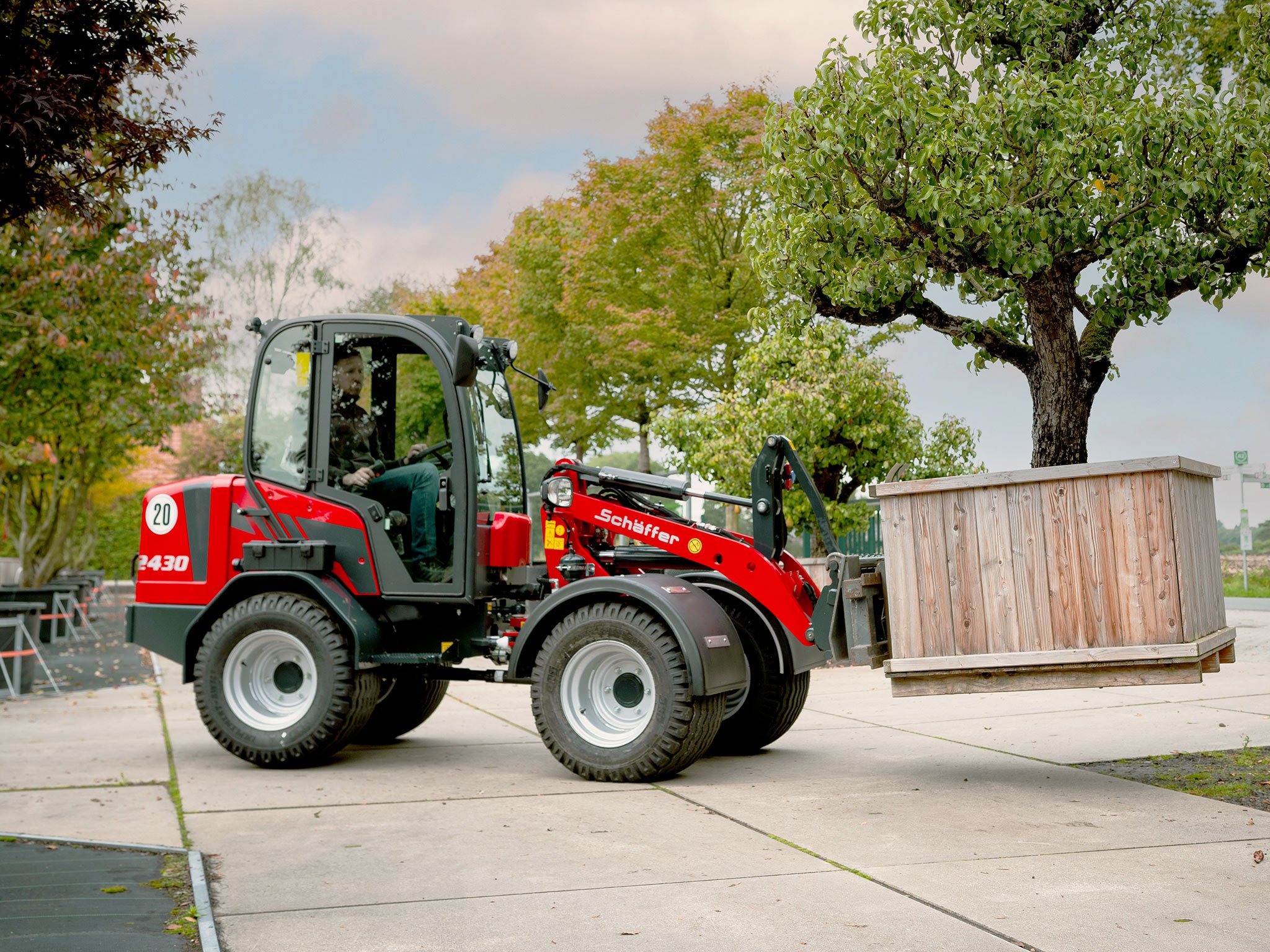

Radlader 2430-2

Serienausstattung Radlader 2430-2

  • 3-Zylinder-Dieselmotor Kubota D1703-M-Di, 18,5 kW (25 PS)
  • Niedriger Vorderwagen für beste Hubkräfte
  • Höchstes Drehmoment durch 1,7 l Hubraum
  • Hydrostatischer Allradantrieb mit Gelenkwelle und automotiver Steuerung
  • Hochdruck-Antrieb HD-plus
  • Bereifung 10.0/75-15.3 MPT, ET-40
  • HTF (High Traction Force)
  • SPT (Schäffer Power Transmission)
  • Hydraulischer Schnellgang 20 km/h
  • Original Schäffer-Achsen, 6-Loch
  • Kombi-Ölkühler
  • Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
  • Wartungsfreies Knick-Pendelgelenk
  • Rückhaltesystem (Fahrerschutzdach)
  • LED-Arbeitsscheinwerfer Fahrerschutzdach-Version: 1 x auf Schwinge; Kabinen-Version: 2 x vorne, 1 x hinten
  • Beleuchtungsanlage ohne ABE gem. StVZO
  • Parallelführung
  • Zusatzsteuergerät mechanisch bedienbar
  • Arbeitshydraulik: 42 l/min
  • Einstellbare Lenksäule
  • Betriebsstundenzähler, Tank- und Temperaturanzeiger
  • Heckgewicht-Endplatte
  • Werkzeugbox
  • Sitzkontaktschalter
  • Schnellwechselrahmen SWH mit hydraulischer Verriegelung

Technische Daten Radlader 2430-2

  • Motor
    • Typ: 3-Zylinder-Dieselmotor Kubota D1703-M-Di
    • Leistung: 18,5 kW (25 PS)
    • Abgasnachbehandlung / -stufe: - / V
  • Bereifung
    • Serienbereifung: 10.0/75-15.3 MPT, ET-40
    • Option I: 31x15.5-15, ET-70
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 85 db(A)
    • Schallleistungspegel garantiert LwA: 101 db(A)
    • Schallleistungspegel gemittelt LwA: 101 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²
  • Antrieb
    • Fahrhydraulik: Hydrostatisch-automotiv
    • Achsen: Original Schäffer-Achsen, 6-Lochfelge
    • Geschwindigkeit: 20 km/h
  • Bremsen und Lenkung
    • Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
    • Feststellbremse: Im Ölbad laufende Lamellenbremse
    • Lenkung: Vollhydraulische Knick-Pendellenkung
  • Tankinhalt
    • Kraftstoff: 40 l
    • Hydrauliköl: 30 l
  • Abmessungen
    • (A) Achsabstand: 1.693 mm
    • (B) Fahrgestelllänge: 3.474 mm
    • (C) Gesamtlänge mit Standardschaufel: 4.300 mm
    • (D) Schürftiefe: 65 mm
    • (E) Arbeitshöhe max.: 3.480 mm
    • (G) Ladehöhe mit Palettengabel: 2.360 mm
    • (H) Ausschütthöhe max.: 1.600 mm
    • (I) Höhe Vorderwagen: 1.475 mm
    • (J) Ausschüttweite: 275 mm
    • (K) Sitzhöhe: 1.200 mm
    • (L) Höhe Fahrerschutzdach: 2.230 mm
    • (L) Höhe Kabine: 2.180 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 2.500 mm
    • (N) Gesamtbreite Serie / Option: 1.200 / 1.200 - 1.370 mm
    • (O) Spurkreisradius innen: 1.390 mm
    • (P) Spurkreisradius außen: 2.540 mm
    • (Q) Außenradius mit Standardschaufel: 3.045 mm
  • Arbeitshydraulik
    • Förderleistung: 42 l/min
    • Druck: 200 bar
  • Gewichte
    • Betriebsgewicht Fahrerschutzdach mit Serienausstattung, Fahrer und Standardschaufel: 2.320 kg
    • Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 2.550 kg
    • Hubkraft: 1.900 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 1.570 - 1.965 kg
    • Kipplast, gerade, Schaufel nach ISO 8313: 2.160 - 2.560 kg
    • Kipplast, geknickt, Palettengabel nach ISO 8313: 1.580 kg
    • Kipplast, geknickt, Schaufel nach ISO 8313: 1.930 kg
    • Nutzlast, Palettengabel, ebener Untergrund nach EN 474-3: 1.264 kg
    • Nutzlast, Palettengabel, unebener Untergrund nach EN 474-3: 948 kg
    • Nutzlast Schaufel nach EN 14397-1: 965 kg
  • Materialtransport
    • spezifisches Materialgewicht: 1,6 t/m³
    • Schaufelinhalt nach ISO 8041: 0,50 m³
    • empf. Schaufelbreite: 1,30 m
Abmessungen Lader
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Radlader 2430-2

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm)* Profil Profilvarianten
10.0/75-15.3 770 / 260 -40 1.200 MPT AS
31x15.5-15 800 / 400 -70 1.370 SKD AS, Allground
