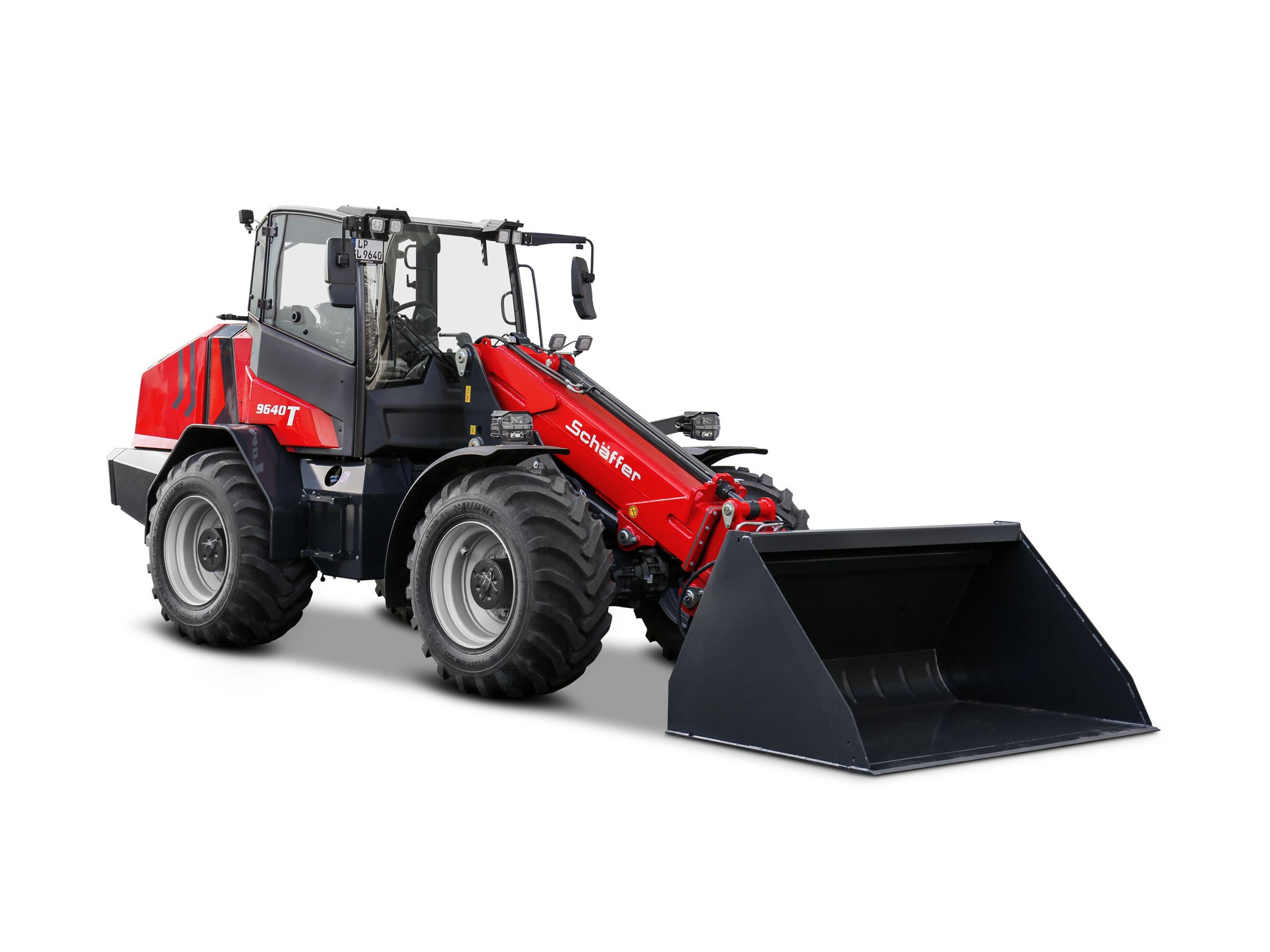

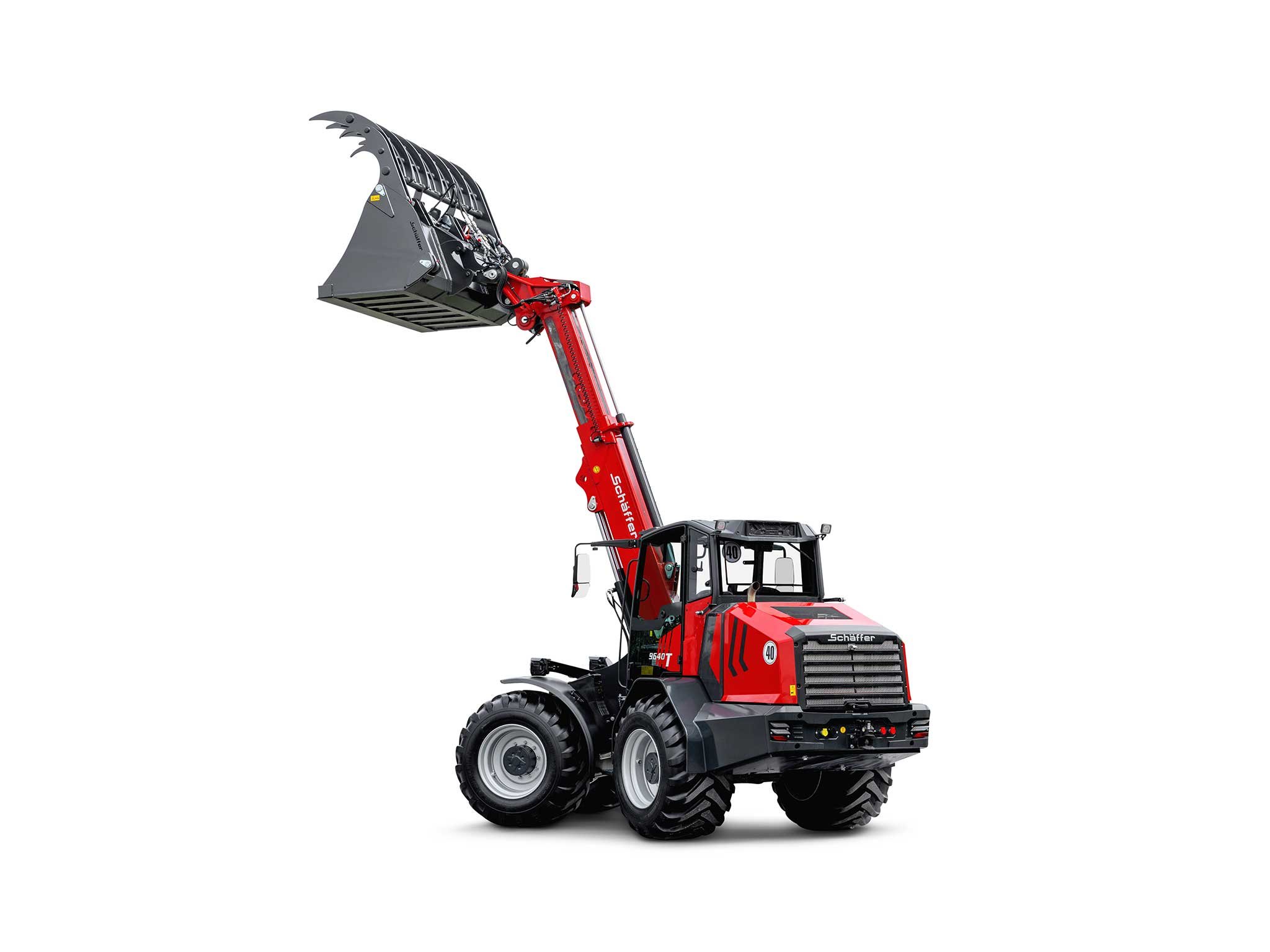

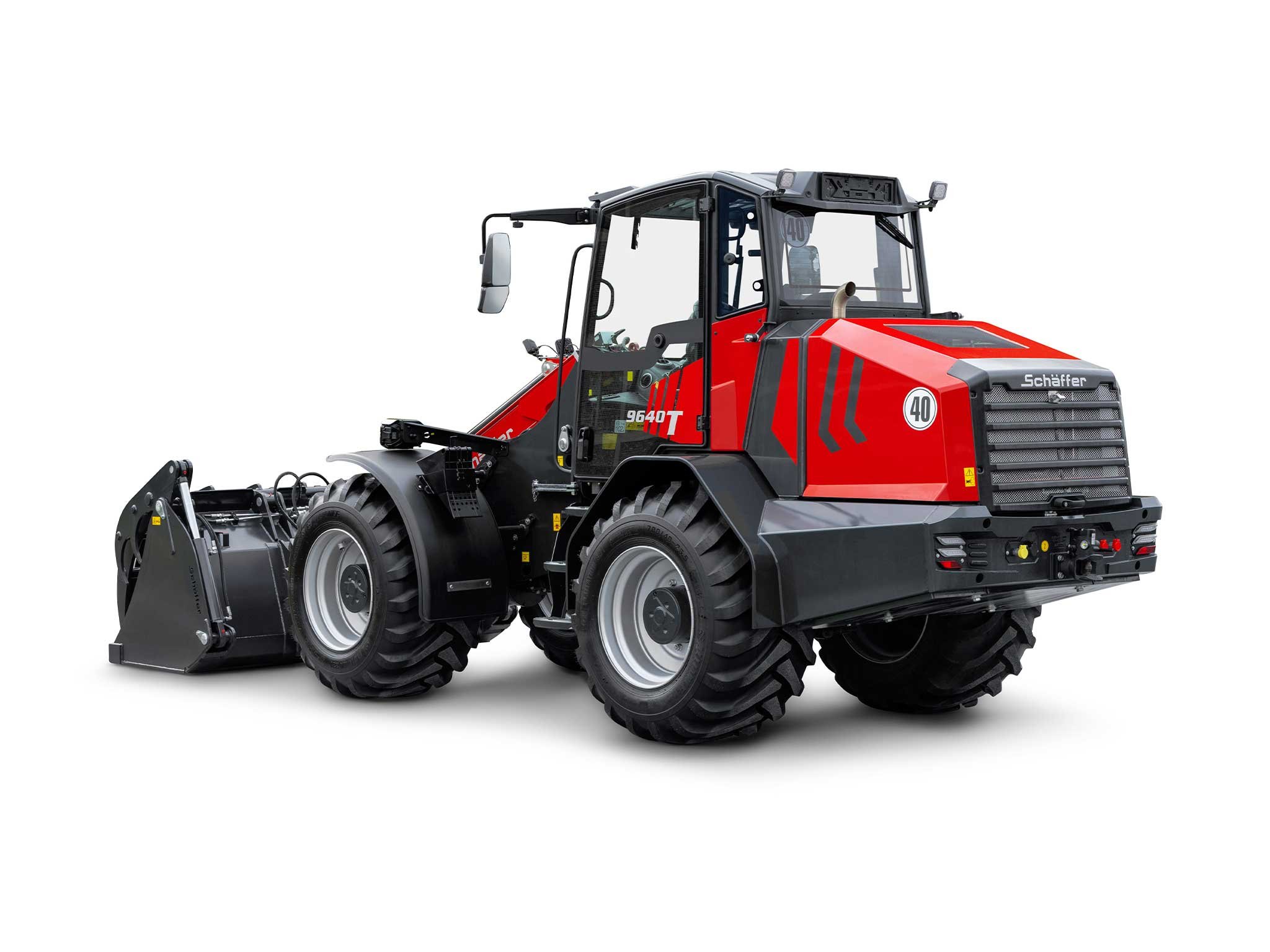

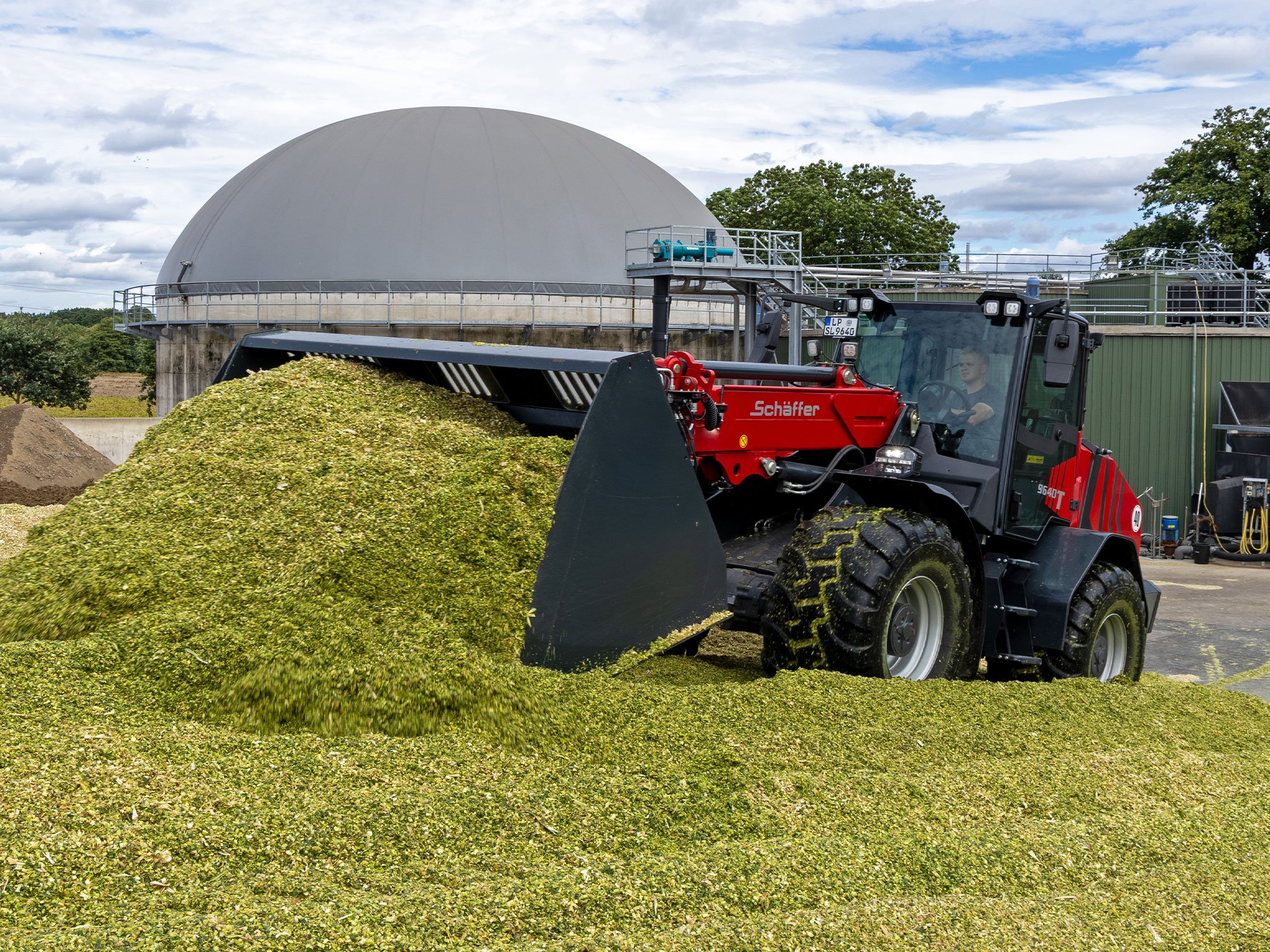

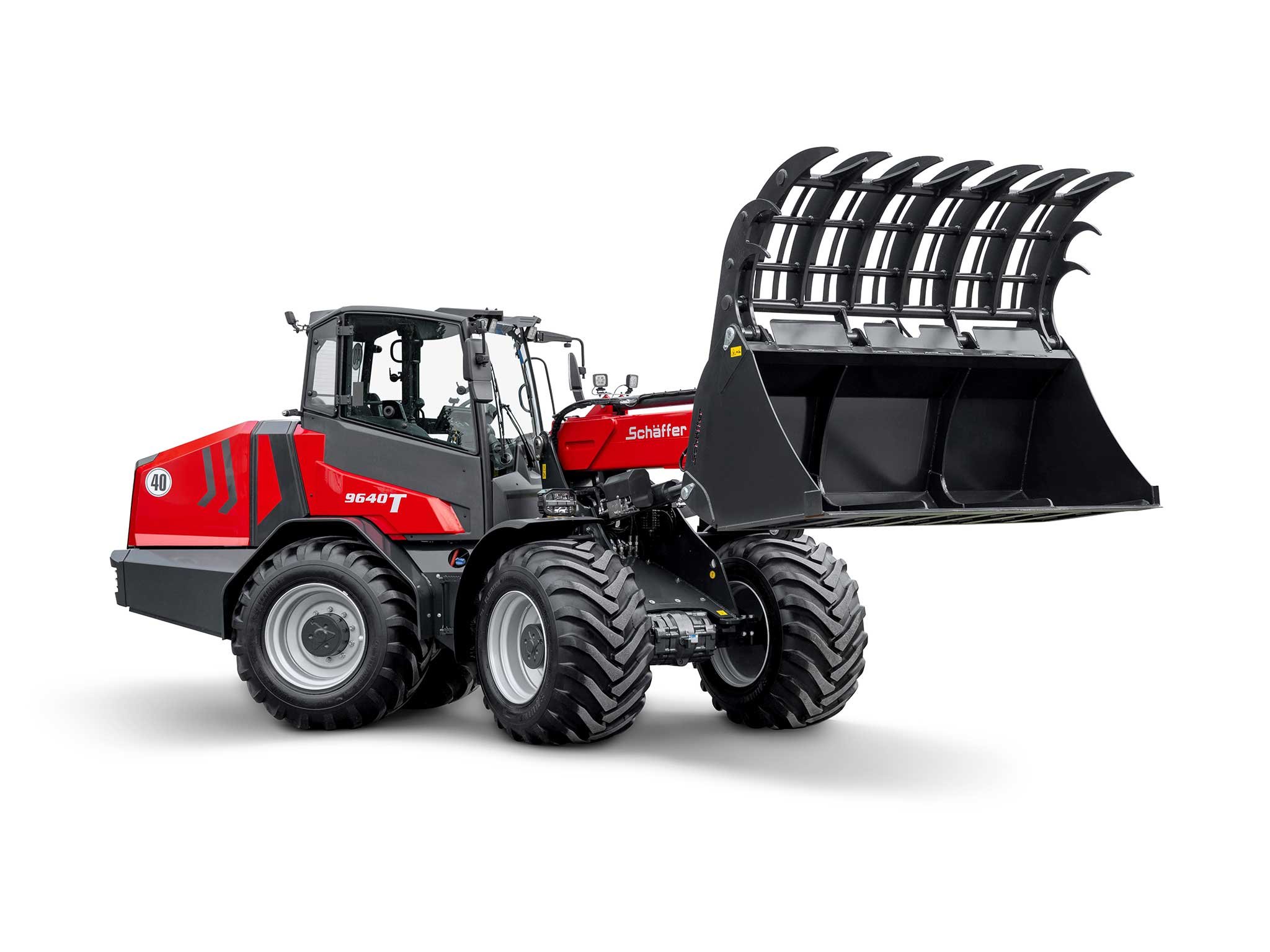

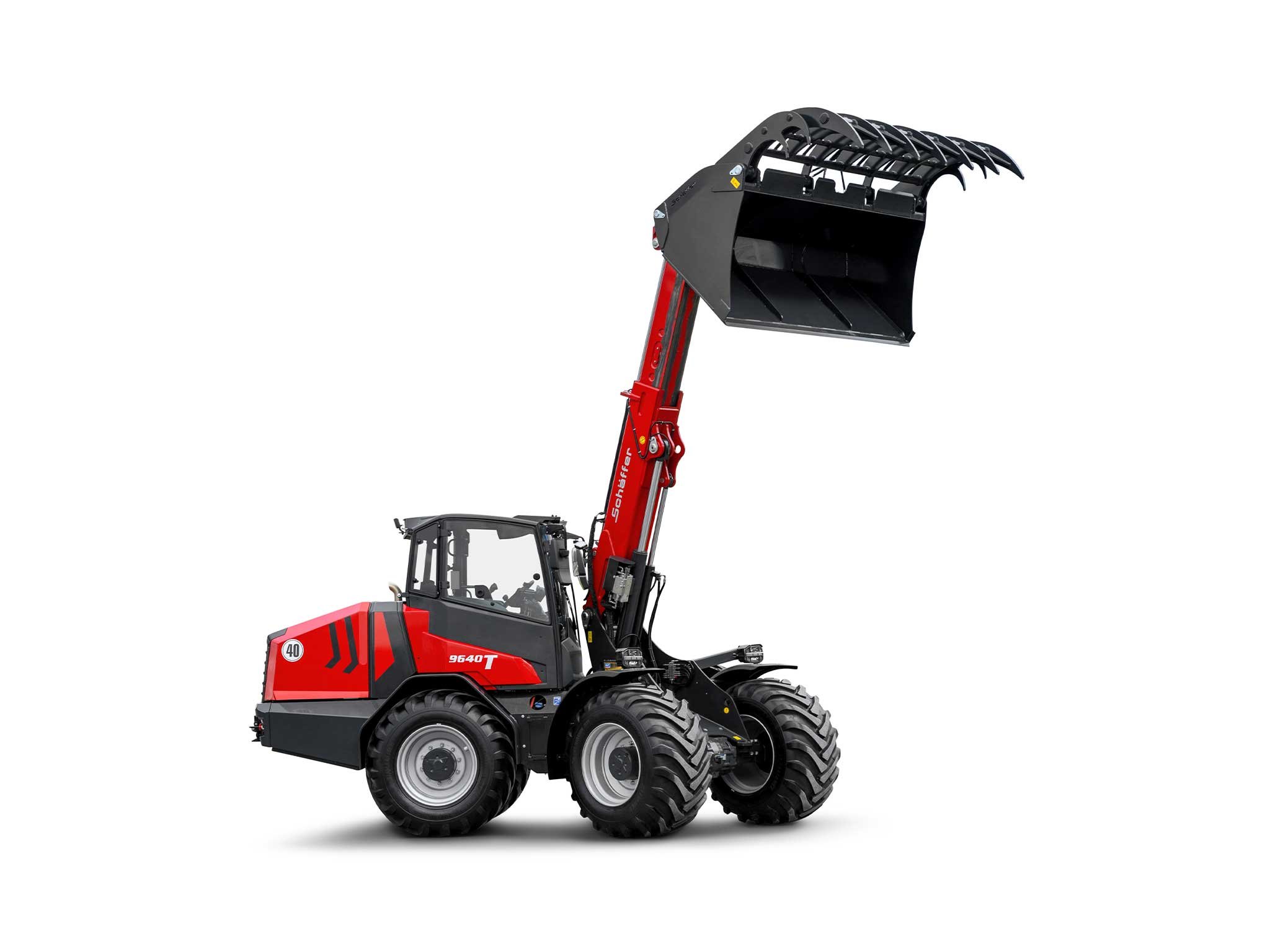

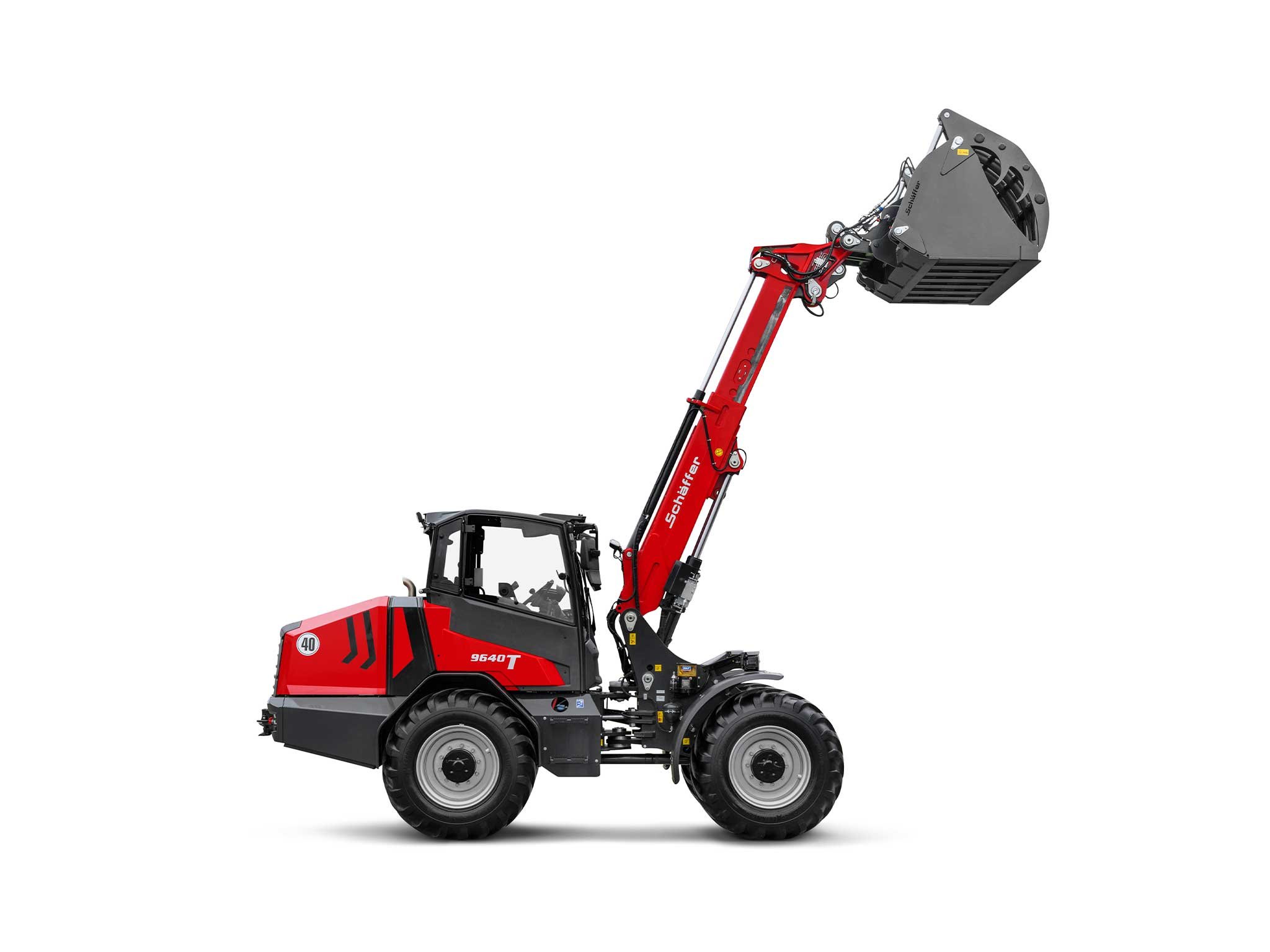

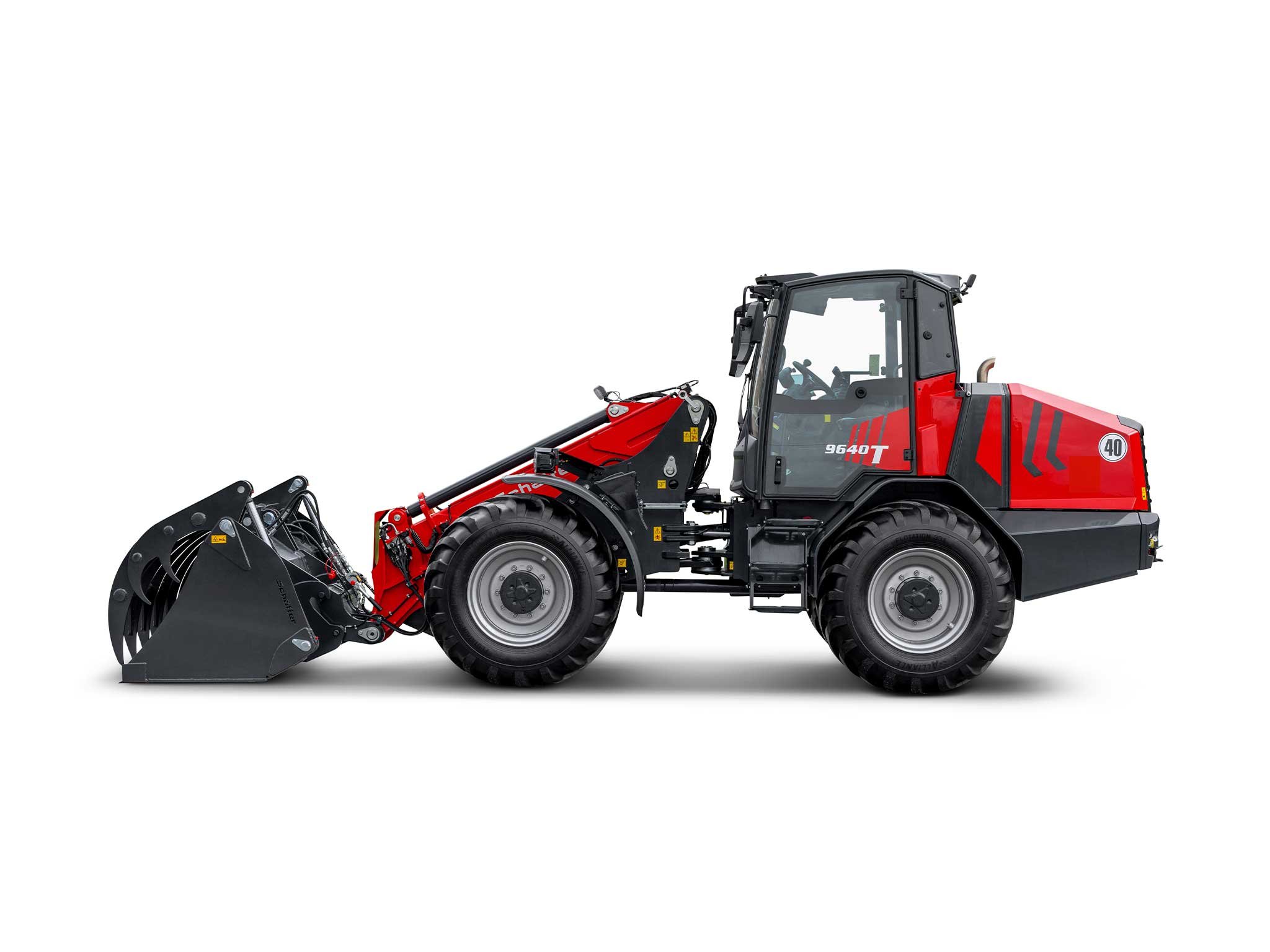

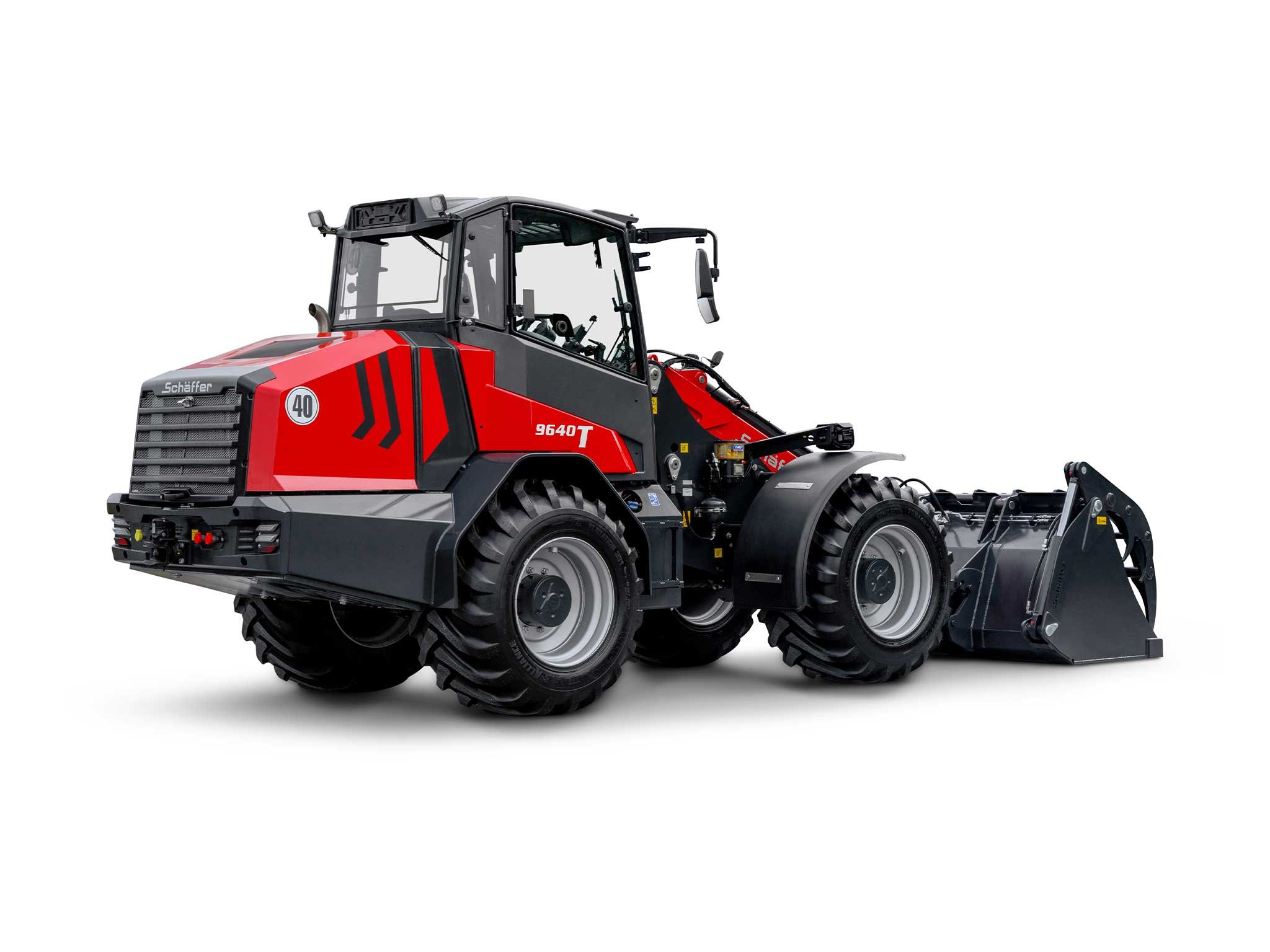

Teleradlader 9640 T-3

Serienausstattung Teleradlader 9640 T-3

  • 4-Zylinder-Dieselmotor Deutz TCD 3.6, 105 kW (143 PS)
  • DOC, DPF und SCR zur Erfüllung der Abgasstufe V
  • Kombi-Ölkühler mit hydraulischem Lüfterantrieb
  • 2-Stufen Luftfilter mit hoch-effizientem Vorabscheidersystem
  • Hydrostatischer Allradantrieb mit automotiver Steuerung
  • Hochdruck-Antrieb HD-plus
  • Bereifung 460/70R24 AS, ET-50
  • HTF (High Traction Force)
  • HD-Planetenachsen mit Sperrdifferentialen, 10-Loch
  • Wartungs- und verschleißfreie Lamellenbremse im Ölbad als Betriebs- und Feststellbremse
  • Wartungsfreies Knickgelenk, zwei Lenkzylinder, Pendelachse hinten
  • Z-Kinematik mit hydraulischer Parallelführung
  • Ferro-Form Gleitelemente im Teleskoparm
  • Schnellwechselrahmen Typ KR mit hydraulischer Verriegelung
  • Komfortkabine PLUS
  • 10" Touchdisplay, Smartphonehalterung
  • Radiovorbereitung
  • Elektronischer SRS-Joystick (aggressive, smooth)
  • Wählbare Benutzerprofile der Arbeitshydraulik (fast, medium, slow)
  • Lenksäule in Höhe und Neigung per Fußpedal einstellbar
  • LED-Arbeitsscheinwerfer: 2 x vorne, 1 x hinten
  • Beleuchtungsanlage ohne ABE gem. StVZO
  • Steckdosen: USB-A und USB-C, 3-polig-Euro, 12 V Kfz
  • Soft-Touch-Bedienfeld für Arbeitsscheinwerfer und Scheibenwischer
  • Heckscheibenheizung
  • Weitwinkel- und Nahbereichsspiegel
  • Flow-Sharing-Arbeitshydraulik inkl. proportionale Steuerung des Teleskoparms
  • Load-Sensing Arbeitshydraulik mit Fördervolumen von 172 l/min.
  • Dynamische Lastmomentkontrolle nach DIN EN474-3
  • Zusatzsteuergerät elektroproportional bedienbar am Joystick
  • Elektrische Feststellraste für Zusatzsteuergerät beidseitig
  • Zuschaltbare Endlagendämpfung der Zylinder (Hub, Werkzeug, Tele)
  • Elektrische Druckentlastung der Hydraulikkupplungen (am Lenkturm und am Teleskoparm)
  • Druckloser Rücklauf

Technische Daten Teleradlader 9640 T-3

  • Motor
    • Typ: 4-Zylinder-Dieselmotor Deutz TCD 3.6
    • Leistung: 105 kW (143 PS)
    • Abgasnachbehandlung / -stufe: DOC, DPF, SCR / V
  • Bereifung
    • Serienbereifung: 460/70R24 AS, ET-50
    • Option I: 500/70R24 AS, ET-50
    • Option II: 600/50-26.5 AS, ET0
    • Option III: 700/40-26.5 AS, ET+50
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Abmessungen
    • (A) Achsabstand: 2.615 mm
    • (B) Fahrgestelllänge: 5.452 mm
    • (C) Gesamtlänge mit Standardschaufel: 6.260 mm
    • (D) Schürftiefe: 70 mm
    • (E) Reichweite: 2.860 mm
    • (F) Schaufeldrehpunkt, Hubarm eingefahren: 4.100 mm
    • (G) Ladehöhe mit Palettengabel: 5.178 mm
    • (H) Ausschütthöhe max.: 4.574 mm
    • (I) Höhe Vorderwagen: 1.960 mm
    • (J) Ausschüttweite: 740 mm
    • (K) Sitzhöhe: 1.650 mm
    • (L) Höhe Kabine: 2.830 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 5.400 mm
    • (N) Gesamtbreite Serie / Option: 2.340 / 2.330 - 2.380 mm
    • (O) Spurkreisradius innen: 2.220 mm
    • (P) Spurkreisradius außen: 4.560 mm
    • (Q) Außenradius mit Standardschaufel: 5.110 mm
  • Antrieb
    • Fahrhydraulik: Hydrostatisch-automotiv
    • Achsen: ZF HD-Achsen, 10-Lochfelge; Planetenendantrieb und autom. Sperrdifferentiale, Pendelachse hinten
    • Geschwindigkeit / Option: 20 km/h in 2 Fahrstufen unter Last schaltbar / 40 km/h
  • Bremsen und Lenkung
    • Betriebsbremse: Kombi-Bremse hydrostatisch und über Lamellenbremse
    • Feststellbremse: Im Ölbad laufende Lamellenbremse
    • Lenkung: Vollhydraulische Knick-Lenkung
  • Tankinhalt
    • Kraftstoff: 150 l
    • Hydrauliköl: 130 l
  • Arbeitshydraulik
    • Förderleistung: 172 l/min
    • Druck: 220 bar
  • Gewichte
    • Betriebsgewicht Kabine mit Serienausstattung, Fahrer und Standardschaufel: 8.400 - 9.700 kg
    • Hubkraft: 4.200 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 5.940 kg
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 71 db(A)
    • Schallleistungspegel garantiert LwA: 102 db(A)
    • Schallleistungspegel gemittelt LwA: 102 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: <2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: <0,5 m/s²
Nutzlastdiagramm 9640 T
Einsatz mit Gabelzinken auf festem, ebenen Untergrund (nach EN 474-3)
Abmessungen Teleradlader
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Teleradlader 9640 T-3

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm) Profil Profilvarianten
460/70R24 1.250 / 460 -50 2.340 AS
500/70R24 1.308 / 500 -50 2.380 AS Bibload
600/50-26.5 1.270 / 600 0 2.380 AS
650/50-22.5 1.235 / 650 50 2.330 MPT
700/40-26.5 1.270 / 700 50 2.380 AS
