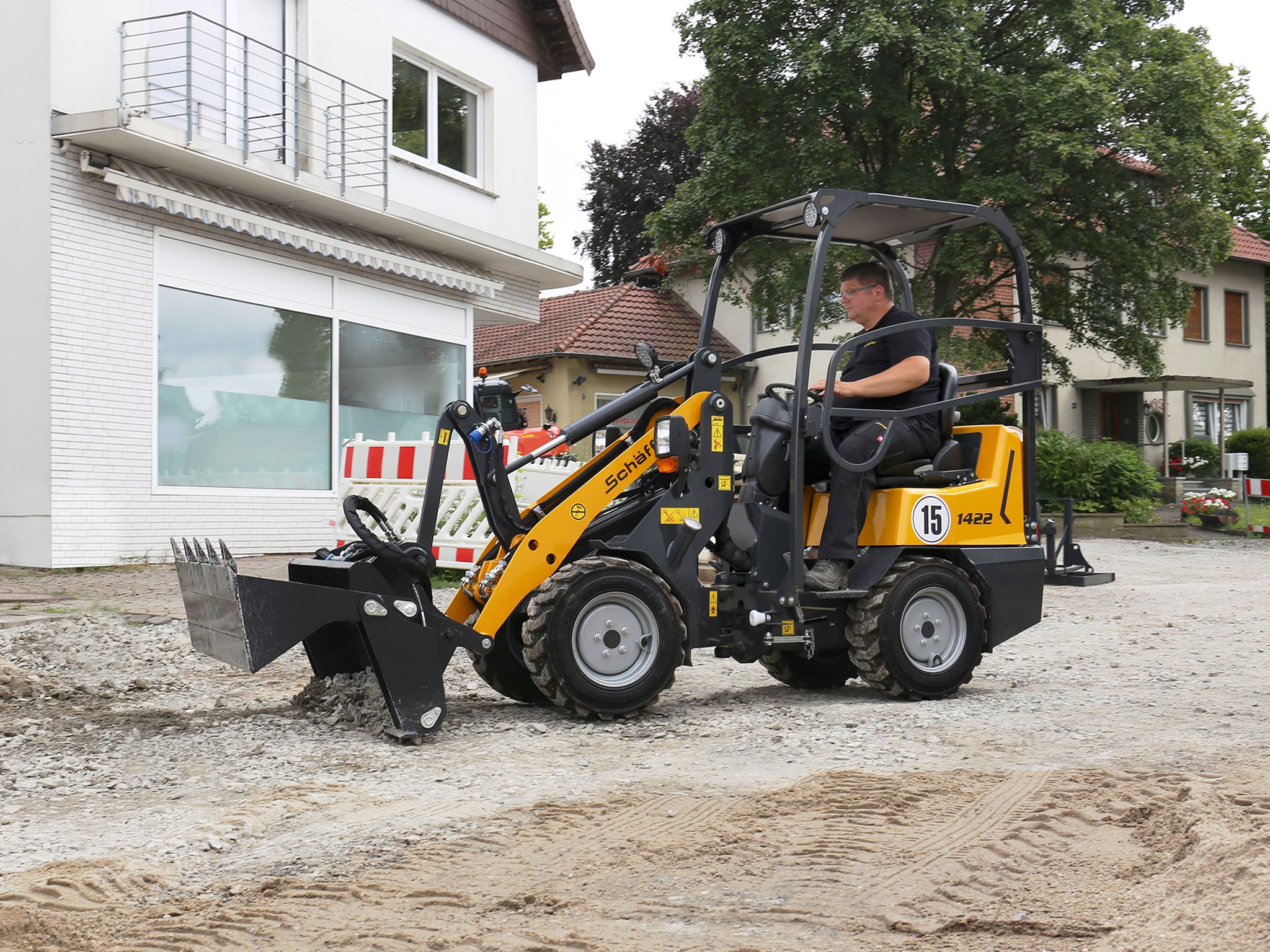

Multifunktionslader 1422

Serienausstattung Multifunktionslader 1422

  • 3-Zylinder-Dieselmotor Kubota D902, 16,2 kW (22 PS)
  • Hydrostatischer Allradantrieb mit Fahrpedal
  • Bereifung 23x8.5-12 SKD, ET+60
  • Original Schäffer-Achsen, 5-Loch
  • Kombi-Ölkühler
  • Trommelbremse als Feststellbremse
  • Wartungsfreies Knick-Pendelgelenk
  • Rückhaltesystem (Fahrerschutzdach)
  • Beleuchtungsanlage ohne ABE gem. StVZO
  • 1 x LED-Arbeitsscheinwerfer vorne auf Schwinge
  • Parallelführung
  • Zusatzsteuergerät mechanisch bedienbar
  • Arbeitshydraulik: 28 l/min
  • Einstellbare Lenksäule
  • Betriebsstundenzähler, Tank- und Temperaturanzeiger
  • Werkzeugbox
  • Mechanisches Handgas
  • Sitzkontaktschalter
  • Schnellwechselrahmen SWH mit hydraulischer Verriegelung
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Multifunktionslader 1422

Überzeuge dich selbst! Lehn dich zurück und schaue dir unser Produktvideo an.

Technische Daten Multifunktionslader 1422

  • Motor
    • Typ: 3-Zylinder-Dieselmotor Kubota D902, 16,2 kW (22 PS)
    • Leistung: 16,2 kW (22 PS)
    • Abgasnachbehandlung / -stufe: - / V
  • Bereifung
    • Serienbereifung: 23x8.5-12 SKD
    • Option I: 23x8.5-12 AS/MultiTrac
    • Option II: 23x10.5-12 AS/MultiTrac
  • Elektrische Anlage
    • Betriebsspannung: 12 V
  • Abmessungen
    • (A) Achsabstand: 1.345 mm
    • (B) Fahrgestelllänge: 2.450 mm
    • (C) Gesamtlänge mit Standardschaufel: 3.050 mm
    • (D) Schürftiefe: 80 mm
    • (E) Arbeitshöhe max.: 2.635 mm
    • (G) Ladehöhe mit Palettengabel: 2.020 mm
    • (H) Ausschütthöhe max.: 1.510 mm
    • (I) Höhe Vorderwagen: 1.390 mm
    • (J) Ausschüttweite: 195 mm
    • (K) Sitzhöhe: 1.010 mm
    • (L) Höhe Fahrerschutzdach: 1.990 mm
    • (M) Hubhöhe (WZ-Drehpunkt) max.: 2.230 mm
    • (N) Gesamtbreite Serie / Option: 890 / 1.060 mm
    • (O) Spurkreisradius innen: 970 mm
    • (P) Spurkreisradius außen: 1.875 mm
    • (Q) Außenradius mit Standardschaufel: 2.222 mm
  • Antrieb
    • Fahrhydraulik: hydrostatisch-wegabhängig
    • Achsen: Original Schäffer-Achsen, 5-Lochfelge
    • Geschwindigkeit: 16 km/h
  • Bremsen und Lenkung
    • Betriebsbremse: hydrostatisch
    • Feststellbremse: mechanische Trommelbremse
    • Lenkung: vollhydraulische Knick-Pendel-Lenkung
  • Tankinhalt
    • Kraftstoff: 25 l
    • Hydrauliköl: 22 l
  • Arbeitshydraulik
    • Förderleistung / Option: 28 l/min
    • Druck: 200 bar
  • Gewichte
    • Betriebsgewicht Fahrerschutzdach mit Serienausstattung, Fahrer und Standardschaufel: 1.250 kg
    • Hubkraft: 810 kg
    • Kipplast, gerade, Palettengabel nach ISO 8313: 600 kg
    • Kipplast, gerade, Schaufel nach ISO 8313: 800 kg
    • Kipplast, geknickt, Palettengabel nach ISO 8313: 450 kg
    • Kipplast, geknickt, Schaufel nach ISO 8313: 580 kg
    • Nutzlast, Palettengabel, ebener Untergrund nach EN 474-3: 360 kg
    • Nutzlast, Palettengabel, unebener Untergrund nach EN 474-3: 270 kg
    • Nutzlast Schaufel nach EN 14397-1: 290 kg
  • Geräusche und Vibration
    • Schalldruckpegel LpA: 84 db(A)
    • Schallleistungspegel garantiert LwA: 101 db(A)
    • Schallleistungspegel gemittelt LwA: 100 db(A)
    • Hand-, Arm-Vibration nach ISO 8041: < 2,5 m/s²
    • Ganzkörper-Vibration nach ISO 8041: < 0,5 m/s²
Abmessungen Lader
Hinweis
Technische Änderungen vorbehalten. Sonderausrüstungen und Änderungen der Reifendimensionen verändern Einsatzgewicht und Kipplasten. Bei Einsatz von Fremdgeräten oder EURO-WS können Kipplasten und eine einwandfreie Funktion der Parallelführung nicht garantiert werden. Abbildungen können nicht erwähnte oder nicht serienmäßig erhältliche Produkte oder Ausstattungen zeigen. Maximalwerte bei Kipp- und Nutzlasten werden nur mit zusätzlicher Ballastierung erreicht.

Bereifung Multifunktionslader 1422

Reifengröße Außen-Ø (mm) / Radbreite (mm) ET Breite (mm) Profil Profilvarianten
23x8.5-12 580 / 220 60 890 SKD AS, MultiTrac
23x10.5-12 580 / 270 0 1.060 AS MultiTrac
