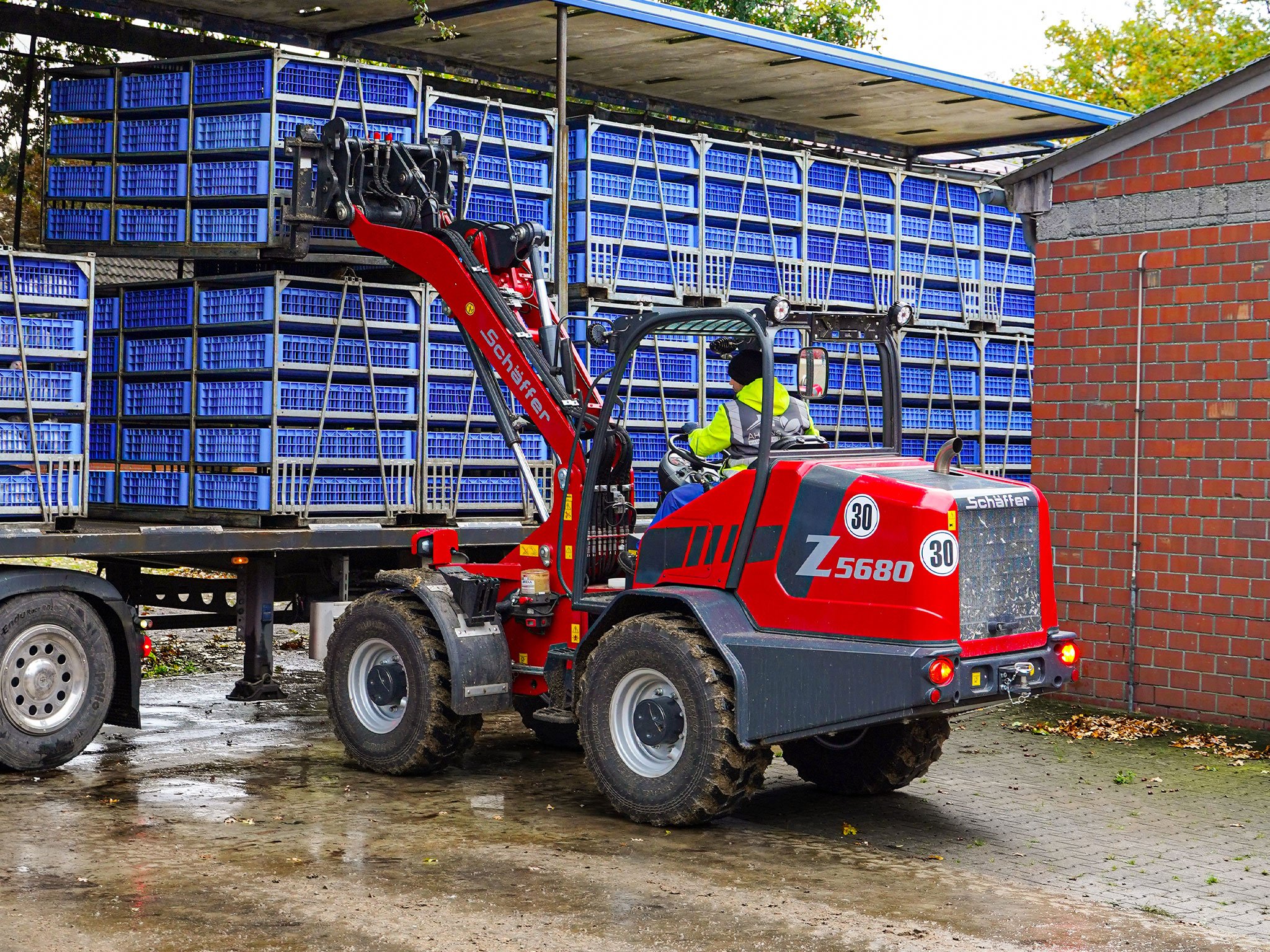

Chargeuse 5680 Z

Équipement chargeuse 5680 z

  • Moteur diesel 4 cylindres Deutz TD 2.9,  45 kW (61 ch) / 55 kW (75 ch)
  • Catalyseur d'oxydation et filtre à particules pour satisfaire à la norme euro 5
  • Transmission hydrostatique quatre roues motrices avec commande automotive
  • Transmission haute pression HD-plus
  • Pneumatiques standards 15.5/60-18 AT-621, déport +40
  • HTF (High Traction Force)
  • SPT (Schäffer Power Transmission)
  • ECO Mode
  • Vitesse 20 km/h à deux étages sous charge
  • Essieux planétaires HD (Heavy Duty) 8 trous avec différentiels autobloquant
  • Essieu arrière pendulaire
  • Radiateur combiné
  • Ventilateur hydraulique
  • Frein de service et de stationnement à lamelles à bain d´huile sans entretien ni usure
  • Articulation centrale sans entretien
  • Phare de travail à LED : 2 x avant, 1 x arrière
  • Eclairage route
  • Cinématique en Z avec guidage parallèle
  • 3ème fonction électrique sur Joystick
  • Hydraulique de travail: 64 l/min, 76 l/min en option
  • Colonne de direction régable
  • Compteur d´heures, compte-tours, indicateurs de température et de niveau carburant
  • Accoudoir droit
  • Masse arrière finale avec petit crochet
  • Coupe-batterie
  • Filtre à air à 2 étages avec système de pré-nettoyage très efficace
  • Détecteur de présence
  • Tablier d´accrochage des outils 4 pts KR avec verrouillage hydraulique

Données techniques chargeuse 5680 z

  • Moteur
    • Type: Moteur diesel 4 cylindres Deutz TD 2.9
    • Puissance / Option: 45 kW (61 PS) / 55 kW (75 PS)
    • Dépollution des gaz d'échappement / Stage: DOC, DPF / V
  • Pneumatiques
    • Pneumatiques de série: 15.5/60-18 AT-621, ET+40
    • Option I: 12.5/80-18 AS, ET0
    • Option II: 500/45-20 AS, ET+50
  • Installation électrique
    • Tension de service: 12 V
  • Dimensions
    • (A) Empattement: 1 960 mm
    • (B) Longueur du châssis: 4 420 mm
    • (C) Longueur totale avec godet standard: 5 120 mm
    • (D) Profondeur d'excavation: 120 mm
    • (E) Hauteur de travail maxi: 4 070 mm
    • (G) Hauteur de chargement avec fourche à palettes: 3 175 mm
    • (H) Hauteur de déversement maxi: 2 700 mm
    • (I) Hauteur de l'élément avant: 1 640 mm
    • (J) Portée de déversement: 925 mm
    • (K) Hauteur du siège: 1 290 mm
    • (L) Hauteur du toit de protection: à partir de 2 410 mm
    • (L) Hauteur avec cabine / Option: De 2 530 à 2 410 mm
    • (M) Hauteur de levage maxi (axe de rotation outil): 3 400 mm
    • (N) Largeur totale / Option: 1 740 / de 1 720 à 1 820 mm
    • (O) Rayon de braquage intérieur: 1 830 mm
    • (P) Rayon de braquage extérieur: 3 550 mm
    • (Q) Rayon de braquage extérieur avec godet standard: 4 110 mm
  • Entrainement
    • Circuit hydrostatique: Hydrostatique de type automobile
    • Essieux: Essieux d?origine Schäffer, jantes à 8 trous, réducteur à train épicycloïdal et blocage de différentiel automatique, essieu arrière pendulaire
    • Vitesse / Option: 20 km/h en 2 vitesses à passage manuel sous charge / 30 km/h
  • Freins et direction
    • Frein de service: Frein combiné hydrostatique et multidisque
    • Frein de stationnement: Frein multidisque à bain d'huile
    • Direction: Direction articulée entièrement hydraulique
  • Capacité du réservoir
    • Carburant: 82 l
    • Huile hydraulique: 81 l
  • Hydraulique de travail
    • Débit / Option: 64 l/min / 74 l/min
    • Pression: 210 bar
  • Poids
    • Poids en ordre de marche, toit de protection: 4 240 kg
    • Poids en ordre de marche cabine: 4 390 kg
    • Capacité de levage: 2 800 kg
    • Charge de basculement en ligne droite, fourche à palettes: de 2 363 à 2 518 kg
    • Charge de basculement en ligne droite, godet: de 2 901 à 3 098 kg
    • Charge de basculement en tournant, fourche à palettes: 2 000 kg
    • Charge de basculement en tournant, godet: 2 250 kg
  • Bruits et vibrations
    • Niveau de pression acoustique (sur le poste de travail): 76 db(A)
    • Niveau de pression acoustique garanti (toutes directions): 101 db(A)
    • Niveau de pression acoustique moyen (toutes directions): 101 db(A)
    • Vibrations mains, bras: <2,5 m/s²
    • Vibrations corps entier: <0,5 m/s²
Dimensions de la chargeuse
Remarque
Sous réserve de modifications techniques. Les équipements spéciaux et les changements de dimension des pneus modifient le poids en ordre de marche et les charges de basculement. En cas d'utilisation d'équipements d'autres marques ou d'EURO-WS, les charges de basculement et le bon fonctionnement du guidage en parallèle ne peuvent pas être garantis. Les illustrations peuvent montrer des produits ou des équipements non mentionnés ou non disponibles de série. Les valeurs maximales pour les charges de basculement et les charges utiles ne sont atteintes qu'avec un lestage supplémentaire.

Pneumatiques chargeuse 5680 z

Dimensions des pneus Ø ext (mm) / Largeur de la jante (mm) ET Largeur (mm) Profil Variantes de profil
12.5/80-18 990 / 310 0 1 730 AS MPT
15.5/60-18 950 / 400 40 1 740 AT-621
15.5/55-18* 900 / 400 50 1 720 A601
425/55-17* 900 / 425 50 1 745 AS
500/45-20 980 / 500 50 1 820 AS
400/70R-18 1 025 / 400  40 1 740 MPT A608 AS TH400
