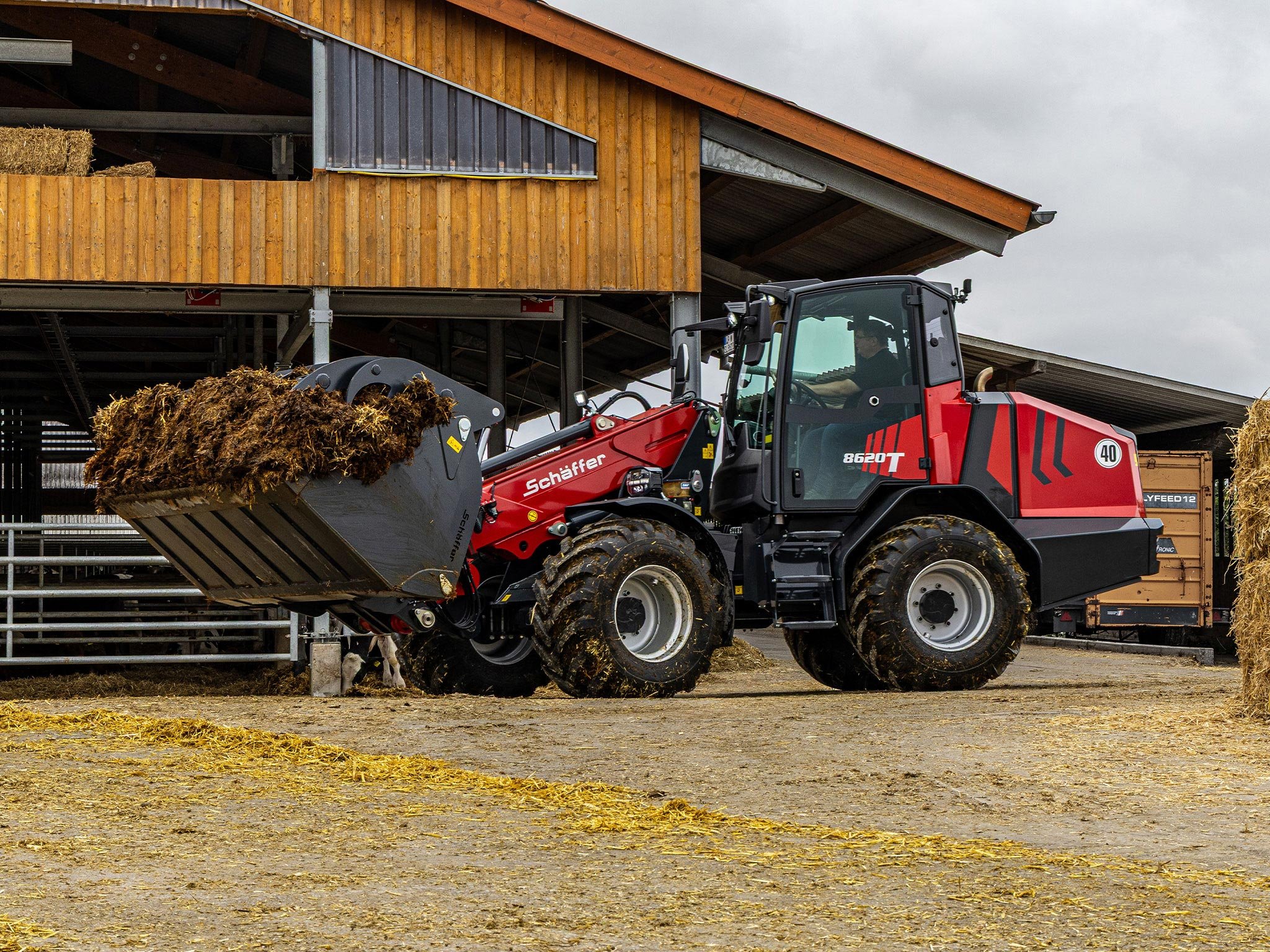

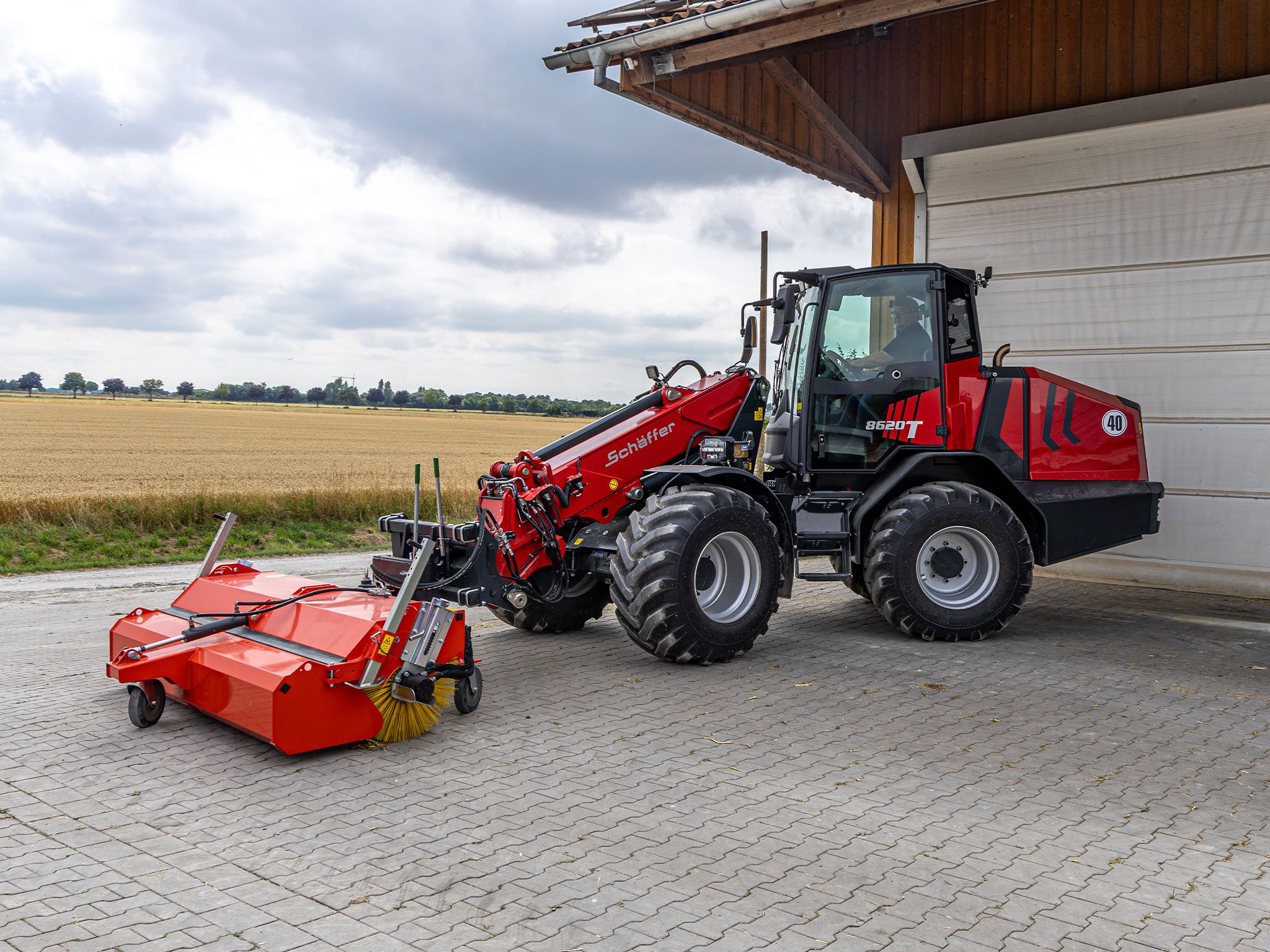

Chargeuse télescopique 8620 T-3

Équipement chargeuse télescopique 8620 t-3

  • Moteur diesel 4 cylindres Deutz TCD 3.6, 75 kW (102 CV) / 95 kW (129 CV)
  • Catalyseur d'oxydation, filtre à particules et réduction catalytique sélective pour satisfaire à la norme euro 5
  • ECO Mode
  • Radiateur combiné avec ventilateur hydraulique
  • Filtre à air à 2 étages avec système de pré-nettoyage très efficace
  • Transmission hydrostatique quatre roues motrices avec commande automotive
  • Transmission haute pression HD-plus
  • Pneumatiques standards 18-22.5 MP590, déport -50
  • HTF (High Traction Force), SPT (Schäffer Power Transmission)
  • Arbres planétaires HD 8 trous avec différentiel autobloquant
  • Frein de service et de stationnement à lamelles à bain d'huile sans entretien ni usure
  • Articulation centrale sans entretien, deux vérins de direction, essieu arrière pendulaire
  • Cinématique en Z avec guidage parallèle hydraulique
  • Patins de guidage Ferro-Form dans le bras télescopique
  • Tablier d´accrochage des outils 4 pts KR avec verrouillage hydraulique
  • Cabine Confort PLUS
  • Écran tactile 10", support pour téléphone portable
  • Préparation de la radio
  • Manette SRS électronique (aggressive, smooth)
  • Profils d'utilisateur au choix pour l?hydraulique de travail (fast, medium, slow)
  • Colonne de direction à hauteur et inclinaison réglables par pédale
  • Phare de travail à LED : 2 x avant, 1 x arrière
  • Eclairage route
  • Prises : USB-A et USB-C, 3 pôles Euro, 12 V véhicule motorisé
  • Panneau de commande Soft Touch pour phares de travail et lave-vitres
  • Chauffage de lunette arrière
  • Rétroviseur grand angle et courte distance
  • Hydraulique de travail: 106 l/min, 125 l/min (pompe plus puissante), 172 l/min (Load Sensing)
  • Contrôle dynamique du moment de charge selon DIN EN 474-3
  • Appareil de commande supplémentaire à commande électroproportionnelle sur la manette
  • Touche de blocage électrique pour appareil de commande supplémentaire des deux côtés
  • Amortisseur de position finale activable pour les vérins (course, outil, télé)
  • Décharge de pression électrique des embrayages hydrauliques (sur la tour de direction et sur le bras télescopique)
  • Retour libre

Données techniques chargeuse télescopique 8620 t-3

  • Moteur
    • Type: Moteur diesel 4 cylindres Deutz TD 3.6
    • Puissance: 75 kW (102 ch) / 95 kW (129 ch)
    • Dépollution des gaz d'échappement / Stage: DOC, DPF, SCR / V
  • Pneumatiques
    • Pneumatiques de série: 18-22.5 MP590, ET-50
    • Option I: 400/70-20 AS
    • Option II: 500/60-22.5 AS, ET-50
    • Option III: 600/40-22.5 AS, ET-50
  • Installation électrique
    • Tension de service: 12 V
  • Dimensions
    • (A) Empattement: 2 535 mm
    • (B) Longueur du châssis: 5 114 mm
    • (C) Longueur totale avec godet standard: 6 031 mm
    • (D) Profondeur d'excavation: 75 mm
    • (E) Hauteur de travail maxi: 2 660 mm
    • (M) Point de rotation du godet, bras télescopique rétracté: 4 085 mm
    • (G) Hauteur de chargement avec fourche à palettes: 4 960 mm
    • (H) Hauteur de déversement maxi: 4 350 mm
    • (I) Hauteur de l'élément avant: 1 910 mm
    • (J) Portée de déversement: 650 mm
    • (K) Hauteur du siège: 1 660 mm
    • (L) Hauteur avec cabine: 2 770 mm
    • (M) Hauteur de levage maxi (axe de rotation outil): 5 200 mm
    • (N) Largeur totale / Option: 2 080 / de 2 050 à 2 230 mm
    • (O) Rayon de braquage intérieur: 2 310 mm
    • (P) Rayon de braquage extérieur: 4 390 mm
    • (Q) Rayon de braquage extérieur avec godet standard: 4 920 mm
  • Entrainement
    • Circuit hydrostatique: Hydrostatique de type automobile
    • Essieux: Essieux HD, jantes à 8 trous, réducteur à train épicycloïdal et blocages de différentiel automatique, essieu arrière pendulaire
    • Vitesse / Option: 20 km/h en 2 vitesses à passage manuel sous charge / 40 km/h
  • Freins et direction
    • Frein de service: Frein combiné hydrostatique et multidisque
    • Frein de stationnement: Frein multidisque à bain d'huile
    • Direction: Direction articulée entièrement hydraulique
  • Capacité du réservoir
    • Carburant: 150 l
    • Huile hydraulique: 130 l
  • Hydraulique de travail
    • Débit: à partir de 106 l/min
    • Pression: 220 bar
  • Poids
    • Poids en ordre de marche cabine: de 7 050 à 7 950 kg
    • Capacité de levage: 4 200 kg
    • Charge de basculement en ligne droite, fourche à palettes: 5 480 kg
  • Bruits et vibrations
    • Niveau de pression acoustique (sur le poste de travail): 71 db(A)
    • Niveau de pression acoustique garanti (toutes directions): 102 db(A)
    • Niveau de pression acoustique moyen (toutes directions): 101 db(A)
    • Vibrations mains, bras: <2,5 m/s²
    • Vibrations corps entier: <0,5 m/s²
Diagramme de charge utile 8620 T
Utilisation avec des fourches sur un sol ferme et plan (selon EN 474-3)
Dimensions de la chargeuse télescopique
Remarque
Sous réserve de modifications techniques. Les équipements spéciaux et les changements de dimension des pneus modifient le poids en ordre de marche et les charges de basculement. En cas d'utilisation d'équipements d'autres marques ou d'EURO-WS, les charges de basculement et le bon fonctionnement du guidage en parallèle ne peuvent pas être garantis. Les illustrations peuvent montrer des produits ou des équipements non mentionnés ou non disponibles de série. Les valeurs maximales pour les charges de basculement et les charges utiles ne sont atteintes qu'avec un lestage supplémentaire.

Pneumatiques chargeuse télescopique 8620 t-3

Dimensions des pneus Ø ext (mm) / Largeur de la jante (mm) ET Largeur (mm) Profil Variantes de profil
400/70-20*400/70R20* 1 075 / 400 -50 2 050 AS
18-22.5 1 175 / 445 -50 2 080 AS
18-22.5 1 175 / 445 -100 2 180 AS
500/60-22.5 1 180 / 500 -50 2 140 AS
600/40-22.5* 1 060 / 600 -50 2 230 AS
600/50-22.5 1 180 / 600 -50 2 230 AS
